Набір стопорних кілець SUNY, 3 × 11–20

Набір стопорних кілець SUNY 3 × 11–20

Комплект призначений для ремонту з’єднань, у яких деталі утримуються на осі, пальці або валу стопорним кільцем. Таке кріплення встановлюється в передбачену канавку та утворює упор, що обмежує осьове зміщення розташованої поруч деталі. Набір охоплює десять послідовних розмірів від 11 до 20 і містить по три кільця кожної розмірної позиції. Загалом на монтажній карті розміщено 30 кілець.

Розмірний ряд зручний під час обслуговування мототехніки та інших механізмів, де застосовуються компактні кільцеві фіксатори різних діаметрів. Один комплект дає змогу підібрати кільце для кількох ремонтних завдань без придбання кожної позиції окремо. Три екземпляри одного розміру стануть у пригоді для обслуговування однакових з’єднань, повторного складання або створення невеликого резерву для наступного ремонту.

Склад і призначення

• Діапазон: розмірні позиції 11, 12, 13, 14, 15, 16, 17, 18, 19 і 20.
• Кількість: по 3 кільця кожного розміру, усього 30 штук.
• Тип виробу: розрізні стопорні кільця для фіксації деталей у з’єднаннях із відповідною канавкою.

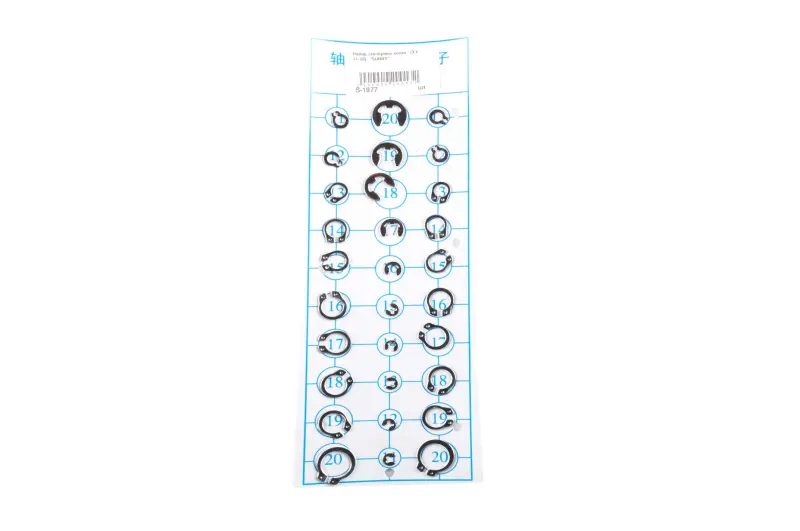

• Організація набору: кільця розкладені за розмірами на пласкій карті, тому потрібну позицію легше знайти перед складанням.

Як правильно підібрати кільце

Орієнтуватися лише на приблизний діаметр старої деталі недостатньо. Номінальний розмір стопорного кільця пов’язаний із діаметром місця встановлення, проте на посадку також впливають форма кільця, спосіб монтажу, ширина та глибина канавки. Перед вибором виміряйте вал, вісь або палець у зоні кріплення та зіставте нове кільце з демонтованим за загальною геометрією, товщиною, формою кінців і положенням у канавці. Кільце має відповідати конструкції з’єднання та після монтажу повністю займати своє посадкове місце.

Цей комплект не прив’язаний до конкретної моделі мотоцикла, скутера або двигуна. Сумісність визначається фактичними параметрами з’єднання. Якщо старе кільце втрачено, розміри потрібно знімати безпосередньо з деталі та канавки, а не добирати фіксатор за маркою техніки чи зовнішньою подібністю сусідніх кріплень. Для відповідального з’єднання доцільно звірити параметри з технічною документацією механізму, що обслуговується.

Установлення та перевірка

Перед монтажем очистьте канавку від забруднень і залишків мастила, а потім перевірте її крайки та поверхню спряжених деталей. Пошкоджена або забита канавка може завадити кільцю зайняти правильне положення. Для встановлення застосовуйте інструмент, що відповідає геометрії конкретного кільця. Не розкривайте його більше, ніж потрібно для проходження через посадкову ділянку: надмірне розтягування може спричинити залишкову деформацію.

Після встановлення огляньте кільце по всьому колу. Воно має рівномірно розташовуватися в канавці, не виступати з неї через перекіс і не переміщуватися разом з утримуваною деталлю. До остаточного складання переконайтеся, що сусідня деталь упирається в кільце передбаченою поверхнею та зберігає потрібну свободу руху без осьового виходу.

Кільце з тріщиною, помітною деформацією, пошкодженими кінцями або втраченою пружністю не варто використовувати повторно. Набір SUNY 3 × 11–20 підходить для майстерні, гаражного обслуговування та планового ремонту, коли потрібен запас близьких розмірних позицій для акуратного відновлення штатної фіксації.
