Важіль внутрішній гідравлічного підйомника для мототрактора Shifeng 240

Важіль внутрішній гідравлічного підйомника Shifeng 240

Силова деталь, що стоїть усередині корпуса гідропідйомника мототрактора Shifeng 240 і передає зусилля від гідроциліндра на вал задньої навіски. Саме через неї тиск оливи перетворюється на підйом триточкової навіски разом із плугом, фрезою, культиватором чи іншим начіпним знаряддям. Поки важіль цілий і щільно сидить на шліцах вала, навіска піднімається рівно, набирає повну висоту й утримує її під навантаженням, а тяги не просідають на розвороті та під час транспортного переїзду.

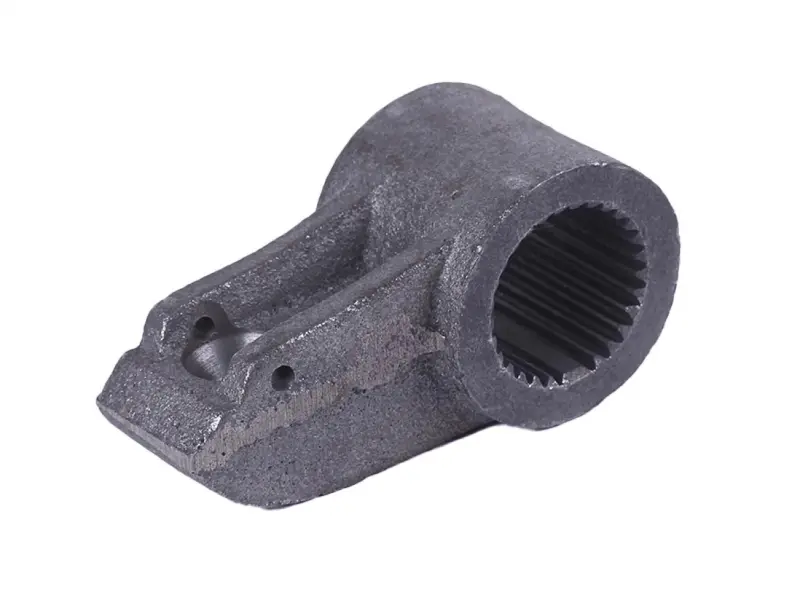

Деталь суцільнолита, без зварних з'єднань: масивна маточина з внутрішніми шліцами переходить у коротке підсилене плече з майданчиком і двома отворами під палець та кріплення. Геометрія розрахована саме на коротке плече й велике зусилля — на роботу, де навантаження приходить ривками: підйом важкого плуга з борозни, вивішування фрези, робота на сирому важкому ґрунті. Шліцьове з'єднання охоплює вал по всьому колу й передає значний крутний момент без прокручування та люфту, тому підйом залишається передбачуваним, а не смиканим.

Що дає справний важіль у роботі

• Суцільнолитий корпус без зварних швів тримає ударні навантаження підйому й не веде плече під час роботи з важким начіпним обладнанням.
• Внутрішні шліци сідають на вал щільно й передають зусилля без прослизання, тож навіска піднімається на повну висоту та стабільно її тримає.
• Масивний майданчик із двома отворами розподіляє навантаження на палець і зменшує ризик швидкого розбивання посадкових місць.

Коли деталь замінюють

Знос важеля майже завжди проявляється через поведінку навіски, а не через помітну ззовні поломку:

• навіска піднімається ривками, не добирає висоту або самочинно опускається при вимкненому підйомі;
• у корпусі гідропідйомника чути стук і клацання в момент увімкнення підйому;
• маточина прокручується на валу, шліци зім'яті або заокруглені;
• отвори під палець витягнуті, є тріщина в тілі плеча чи сліди попереднього зварювання;
• гідравліка справна, олива й розподільник у порядку, а зусилля на навіску все одно не доходить.

Як підібрати та встановити

Підбирати деталь потрібно за знятим оригіналом. Звірте профіль і кількість шліців, посадковий діаметр маточини, довжину й товщину плеча, а також відстань між отворами та їхній діаметр. Мототрактори китайського складання зовні схожі, але вали гідропідйомника й важелі в різних серіях відрізняються, тому збіг за класом техніки ще не означає збіг за посадкою. Якщо стара деталь зруйнована, орієнтуйтеся на вал у корпусі підйомника та на відповідну тягу.

Заміну виконують на опущеній навісці й зі скинутим тиском у гідросистемі. Кришку підйомника знімають обережно, щоб не пошкодити прокладку й не занести бруд усередину. Перед посадкою шліци вала очищають від задирів і старого мастила, важіль ставлять без перекосу та до упору, кріплення затягують рівномірно. Після складання навіску кілька разів піднімають і опускають без вантажу, перевіряючи плавність ходу та відсутність стуку, і лише потім навантажують знаряддям.

Цей важіль належить до деталей, від яких прямо залежить працездатність задньої навіски: без нього трактор їздить, але не оре й не піднімає знаряддя. Тримати позицію в ремонтному запасі варто всім, хто активно використовує Shifeng 240 у полі та на важких ґрунтах.
