Рычаг внутренний гидравлического подъемника для мототрактора Shifeng 240

Рычаг внутренний гидравлического подъемника Shifeng 240

Силовая деталь, которая стоит внутри корпуса гидроподъемника мототрактора Shifeng 240 и передает усилие от гидроцилиндра на вал задней навески. Именно через нее давление масла превращается в подъем трехточечной навески вместе с плугом, фрезой, культиватором или другим навесным оборудованием. Пока рычаг цел и плотно сидит на шлицах вала, навеска поднимается ровно, набирает полную высоту и удерживает ее под нагрузкой, а тяги не проседают на развороте и на транспортном переезде.

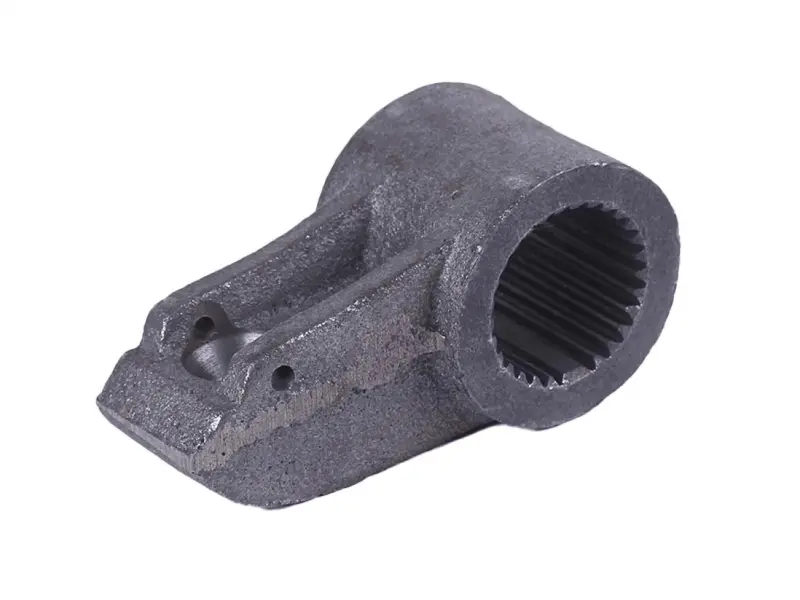

Изготовлен рычаг цельнолитым, без сварных соединений: массивная ступица с внутренними шлицами переходит в короткое усиленное плечо с площадкой и двумя отверстиями под палец и крепление. Геометрия рассчитана именно на короткое плечо и большое усилие — на такую работу, где нагрузка приходит рывками: подъем тяжелого плуга из борозды, вывешивание фрезы, работа с сырым тяжелым грунтом. Шлицевое соединение со ступицей охватывает вал по всей окружности и передает значительный крутящий момент без проворота и без люфта, поэтому подъем остается предсказуемым, а не дерганым.

Что дает исправный рычаг в работе

• Цельнолитой корпус без сварных швов держит ударные нагрузки подъема и не ведет плечо при работе с тяжелым навесным оборудованием.
• Внутренние шлицы садятся на вал плотно и передают усилие без проскальзывания, поэтому навеска поднимается на полную высоту и стабильно держит ее.
• Массивная площадка с двумя отверстиями распределяет нагрузку на палец и снижает риск быстрого разбивания посадочных мест.

Когда деталь меняют

Износ рычага почти всегда проявляется через поведение навески, а не через видимую поломку снаружи:

• навеска поднимается рывками, не добирает высоту или самопроизвольно опускается при выключенном подъеме;
• в корпусе гидроподъемника слышны стук и щелчки в момент включения подъема;
• ступица проворачивается на валу, шлицы смяты или закруглены;
• отверстия под палец вытянуты, есть трещина в теле плеча или следы предыдущей сварки;
• гидравлика исправна, масло и распределитель в порядке, а усилие на навеску все равно не доходит.

Как подобрать и установить

Подбирать деталь нужно по снятому оригиналу. Сверьте профиль и число шлицев, посадочный диаметр ступицы, длину и толщину плеча, а также расстояние между отверстиями и их диаметр. Мототракторы китайской сборки внешне похожи, но валы гидроподъемника и рычаги у разных серий отличаются, поэтому совпадение по классу техники еще не означает совпадение по посадке. Если старая деталь разрушена, ориентируйтесь на вал в корпусе подъемника и на ответную тягу.

Замену выполняют на опущенной навеске и со сброшенным давлением в гидросистеме. Крышку подъемника снимают аккуратно, чтобы не повредить прокладку и не занести грязь внутрь. Перед посадкой шлицы вала очищают от задиров и старой смазки, рычаг ставят без перекоса и до упора, крепеж затягивают равномерно. После сборки навеску несколько раз поднимают и опускают без груза, проверяя плавность хода и отсутствие стука, и только затем нагружают орудием.

Такой рычаг относится к деталям, от которых напрямую зависит работоспособность задней навески: без него трактор ездит, но не пашет и не поднимает орудие. Держать позицию в ремонтном запасе разумно всем, кто активно использует Shifeng 240 в поле и на тяжелых грунтах.
