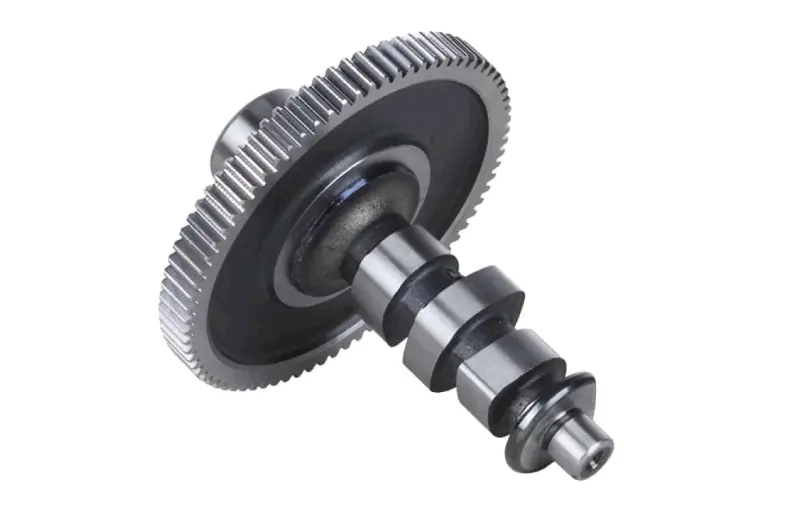

Розподільний вал із шестернею Z-78 для дизельного двигуна 186F (9 к.с.)

Розподільний вал із шестернею Z-78 для дизельного двигуна 186F

Кулачковий вал керує роботою клапанів одноциліндрового дизеля 186F: профілі кулачків через штовхачі та коромисла відкривають впускний і випускний клапани у чітко визначені моменти, а зубчастий вінець приймає обертання від колінчастого вала. У чотиритактному двигуні розподільний вал обертається вдвічі повільніше за колінвал, тож від стану кулачків і зубців безпосередньо залежать компресія, легкий пуск, рівні холості оберти та тяга під навантаженням.

Позиція постачається готовим вузлом — вал разом із шестернею на 78 зубців. Під час ремонту це заощаджує роботу: не потрібно спресовувати вінець зі старого вала, окремо його добирати й повторно контролювати посадку.

Будова та розміри

Сталевий вал має дві опорні шийки, набір кулачків і посадкове місце під зубчасте колесо. Кулачки оброблені за профілем фаз газорозподілу 186F, тому після встановлення теплові зазори клапанів регулюються штатним способом, без підгонки коромисел і штовхачів.

• Довжина вала: 143 мм
• Опорні шийки: 15 мм і 35 мм
• Посадка шестерні: 41 мм
• Кількість зубців вінця: 78 (позначення Z-78)
• Матеріал: сталь, кулачки та шийки оброблені за посадковими розмірами

Для якої техніки

Деталь розрахована на чотиритактні дизелі 186F повітряного охолодження потужністю 9 к.с.: робочий об’єм 406 см³, діаметр циліндра 86 мм, хід поршня 70 мм, номінальні оберти 3600 об/хв, прямий упорскування пального. Двигуни цієї родини встановлюють на важкі дизельні мотоблоки та мототрактори, а також застосовують у складі дизельних генераторних установок приблизно на 5–6 кВт.

Коли потрібна заміна

Розподільний вал міняють за спрацювання та задирів на кулачках, коли клапани перестають відкриватися на повну висоту: двигун втрачає потужність, гірше запускається на холодну, димить і нестійко працює під навантаженням. Друга поширена причина — сколоті чи зім’яті зубці шестерні, металевий стукіт із боку розподільної кришки та збиті фази. Обидві несправності зазвичай розвиваються після роботи на низькому рівні мастила, за перегріву або після потрапляння абразивних часток у систему змащення, тож разом із валом варто оглянути штовхачі, коромисла й опорні втулки.

Як підібрати та встановити

Орієнтуйтеся на модель двигуна (186F, 9 к.с.), кількість зубців вінця та виконання: для цих моторів випускають як вали в зборі з шестернею, так і вали без вінця — вони не є взаємозамінними. Зніміть стару деталь і звірте довжину вала, діаметри опорних шийок та кількість зубців. Під час складання кулачки й шийки змащують моторним мастилом, а шестерню заводять за настановними мітками шестерні колінвала — саме суміщення міток задає правильні фази газорозподілу. Після затягування кришки вал має обертатися від руки без закусувань, далі регулюють теплові зазори клапанів.

Переваги

• Вал і шестерня йдуть єдиним вузлом — заміна виконується без перепресування вінця та без ризику перекосу під час посадки.
• Вінець на 78 зубців розрахований на штатне зачеплення з шестернею колінвала, тому фази виставляються за мітками без підгонки.
• Оброблені кулачки та опорні шийки зберігають заводський підйом клапанів і посадку в картері, тож після ремонту двигун виходить на звичну тягу.

Такий розподільний вал беруть під час капітального ремонту дизеля 186F, під час переборки головки із заміною клапанів і штовхачів, а також у запас для техніки, що працює сезонно та з повним навантаженням.
