Електроклапан карбюратора 177F/188F (9/13 к.с.) для бензогенератора 5-6 кВт

Електроклапан карбюратора 177F/188F

Електромагнітний паливний клапан встановлюється на карбюратор чотиритактних бензинових двигунів 177F та 188F потужністю 9 і 13 к.с. — саме тих моторів, що працюють у бензогенераторах на 5–6 кВт, мотоблоках, мотопомпах і мотокультиваторах. Поки на клапан подано напругу, котушка втягує підпружинений шток і відкриває паливний канал карбюратора. Щойно живлення зникає, пружина повертає шток назад і подача бензину припиняється.

Таке відсічення потрібне, щоб двигун зупинявся одразу й чисто, без затяжних хлопків і мимовільної роботи після вимкнення, а бензин не підтікав у карбюратор та циліндр під час стоянки. Для генератора це ще й питання спокійного пуску: мотор не заливає зайвим пальним, і після тривалої перерви він схоплюється охочіше.

Несправний клапан видає себе набором упізнаваних ознак. Двигун схоплюється й глухне за кілька секунд, тягне лише на підсмоктуванні, не виходить на робочі оберти під навантаженням або, навпаки, не бажає зупинятися після повороту ключа. Часто разом із цим знаходять мокру свічку та переповнену поплавкову камеру. Перш ніж розбирати карбюратор повністю, перевірте саме клапан: він зношується помітно частіше, ніж жиклери та поплавковий механізм.

Конструкція

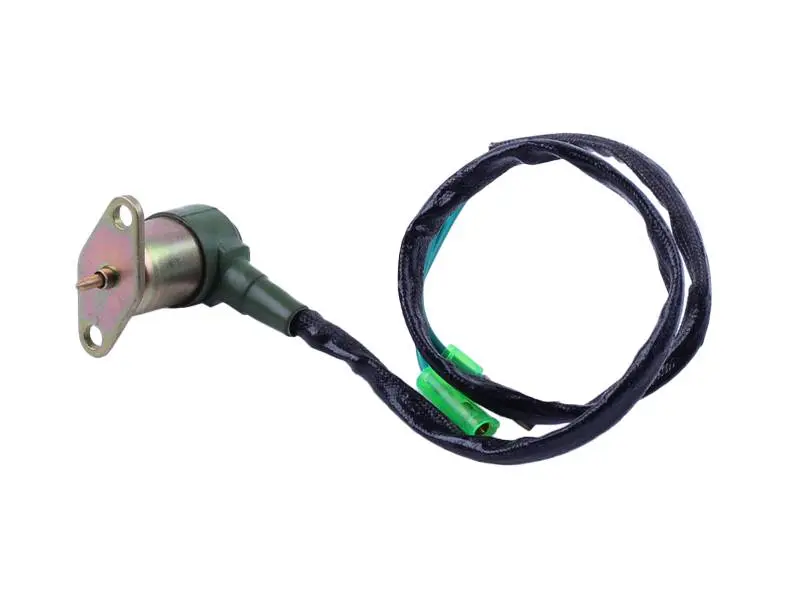

Клапан зібрано в циліндричному корпусі з котушкою всередині та рухомим штоком з ущільненням на кінці. Кріплення — плаский фланець із двома отворами під гвинти, тож деталь притягується до посадкового місця карбюратора напряму, без перехідників і доопрацювання. Живлення підведено гнучким проводом у захисному обплетенні з готовими клемними наконечниками: врізатися в проводку чи паяти не доводиться, штатний джгут техніки під'єднується відразу.

Як підібрати

• Звірте родину двигуна: 177F і 188F, а також близькі до них 190F та 192F, стоять на генераторах приблизно 4–6,5 кВт.
• Порівняйте знятий клапан із новим за довжиною корпусу, вильотом штока та відстанню між кріпильними отворами фланця.
• Переконайтеся, що робоча напруга клапана збігається з бортовою напругою вашої техніки.
• Огляньте посадкове гніздо в карбюраторі та ущільнювальне кільце — за підтікання пального міняють і його.

Встановлення та перевірка

Перед зняттям перекрийте паливний кран і дайте карбюратору виробити залишок бензину, потім від'єднайте провід і викрутіть гвинти фланця. Новий клапан ставлять із чистим ущільненням і затягують рівномірно, без перекосу та надмірного зусилля — різьблення в алюмінієвому корпусі карбюратора цього не пробачає. Працездатність перевіряється на слух: під час подачі живлення шток спрацьовує з виразним клацанням, а після зняття повертається у вихідне положення. Якщо клацання немає, спершу перевірте контакт і напругу на роз'ємі, і лише тоді робіть висновок про саму деталь.

Таку деталь варто тримати в ремонтному запасі для техніки, що працює сезонно або подовгу стоїть між запусками: саме в неї паливна система страждає першою, а заміна клапана обходиться значно простіше за перебирання карбюратора.
