Замок запалювання ZS125J з двома ключами для мотоциклів Viper, Lifan, Musstang

Замок запалювання ZS125J керує подачею живлення на мотоциклі: поворотом ключа водій вмикає систему запалювання, прилади та світло, а в положенні OFF повністю знімає напругу й залишає техніку знеструмленою. Деталь розрахована на дорожні мотоцикли класичного компонування CG/CB об’ємом 125–150 см³, які продаються під марками Viper, Lifan і Musstang, зокрема на моделі серії ZS125J.

Конструкція та комплектація

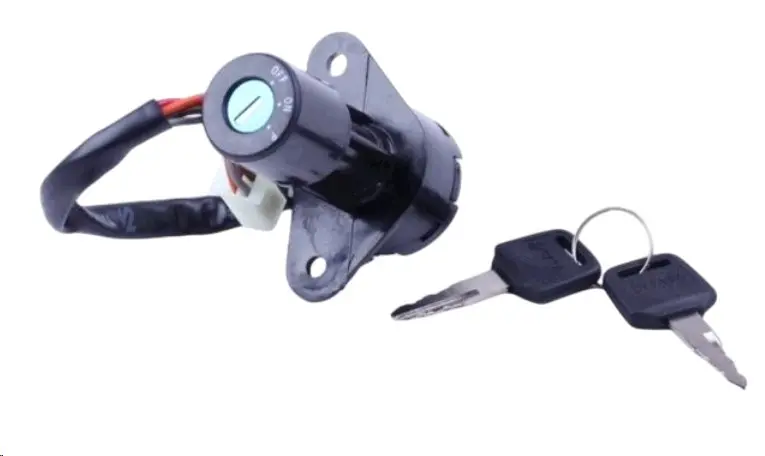

Основа виробу — поворотний циліндр із личинкою та двома фіксованими положеннями, ON і OFF, які позначені просто на лицьовій частині. Циліндр запресований у металевий корпус, об’єднаний із монтажним майданчиком на два кріпильні отвори: такий майданчик стає на штатне місце під верхньою траверсою або на кронштейн рами і сприймає зусилля під час повороту ключа, не розхитуючись із часом.

Із корпуса виходить коротка коса проводів у захисному обплетенні, що закінчується роз’ємною колодкою. Підключення виконується вставлянням колодки у відповідний роз’єм центральної проводки — без паяння, скруток і втручання в джгут. До набору входять два ключі під одну личинку.

Виконання «голе» означає, що це окремий замок запалювання без кришки паливного бака і без замка сидіння. Такий варіант беруть тоді, коли решта личинок на мотоциклі справні й замінити потрібно лише запалювання, а не весь комплект личинок зі спільним ключем.

Переваги

• Готова коса з колодкою — монтаж зводиться до стикування роз’єму, джгут проводки лишається недоторканим, а з’єднання не окислюється, як скрутка.
• Металевий корпус із майданчиком на два болти — деталь жорстко сідає на штатне місце й не провертається під зусиллям на ключі.
• Два ключі в наборі — робочий лишається на мотоциклі, запасний можна тримати окремо й не розкривати замок у разі втрати першого.
• Чіткі фіксовані положення ON і OFF — живлення вмикається та знімається однозначно, ключ не зависає в проміжному положенні.

Як підібрати замок до свого мотоцикла

Зовні схожі замки різняться посадкою та розпіновкою, тому стару деталь варто зняти й покласти поруч із новою. Звіряйте:

• відстань між кріпильними отворами та форму монтажного майданчика;
• кількість проводів і тип колодки, щоб роз’єм увійшов у відповідну частину без переробки;
• довжину коси — її має вистачати до штатного місця стикування без натягу;
• діаметр і виліт циліндра, якщо замок утоплений у панель приладів або в декоративну накладку;
• кількість робочих положень ключа на вашій моделі.

Встановлення та заміна

Перед роботою знімають клему з акумулятора, щоб виключити коротке замикання під час від’єднання роз’єму. Старий замок відкручують від майданчика, роз’єднують колодку, новий ставлять на те саме місце й затягують болти без перекосу. Косу вкладають так, щоб вона не терлася об кермо під час поворотів і не натягувалася в крайніх положеннях, після чого фіксують хомутами вздовж штатної траси джгута. Після підключення акумулятора перевіряють роботу в обох положеннях ключа: увімкнення приладів і світла в ON та повне вимкнення в OFF.

Коли деталь час міняти

Замок запалювання міняють, коли ключ провертається вхолосту або заїдає в личинці, запалювання зникає на нерівностях і від вібрації, контакти підгорають і техніка глухне на ходу, а також після зламування чи спроби викрадення, коли личинку пошкоджено. Окрема причина — втрата обох ключів: виготовити новий за личинкою дорожче й довше, ніж поставити новий замок із парою ключів.

Така деталь стане в пригоді і як ремонтна заміна зношеного механізму, і як запасна позиція для мотоцикла, який експлуатують цілий рік: циліндр та контактна група працюють в умовах вологи, пилу й вібрації, тому витрачають ресурс швидше за більшість елементів проводки.
