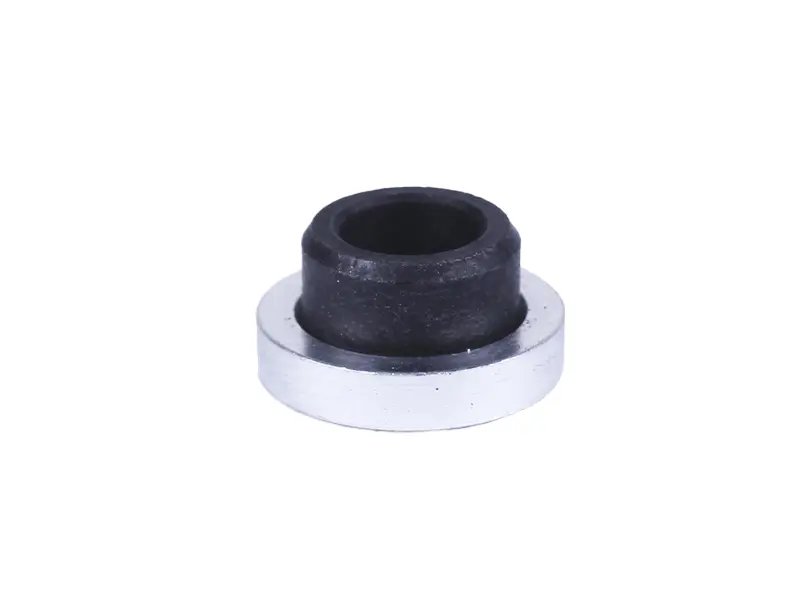

Шайба форсунки дизельного двигуна 178F/186F під коротку форсунку

Шайба форсунки дизельного двигуна 178F/186F під коротку форсунку

Ущільнювальна шайба встановлюється в посадкове гніздо форсунки одноциліндрового дизеля повітряного охолодження родини 178F/186F — такі мотори працюють на дизельних мотоблоках, мінітракторах і генераторах потужністю приблизно 6–9 к.с. Призначення деталі просте й водночас принципове для роботи паливної апаратури: утримати корпус форсунки по центру гнізда головки циліндра та не дати розпеченим газам і паливу, що просочилося, виходити вгору вздовж корпусу розпилювача.

Конструкція

Деталь складається з жорсткого металевого кільця та запресованої в нього еластичної втулки. Металева основа спирається на майданчик головки циліндра, тримає форму під затягуванням притискної планки й задає стабільну висоту посадки. Внутрішня еластична частина обтискає корпус форсунки по всьому колу, перекриває дрібні нерівності та залишки нагару в гнізді й зберігає пружність за постійних температурних циклів дизельного мотора. Саме тому шайба виконана суцільним вузлом, а не окремим кільцем: знімати та встановлювати її простіше, а перекіс під час монтажу практично виключений.

Переваги

• Жорстке металеве кільце не просідає під притискною планкою, тож форсунка зберігає розрахункову глибину посадки, а зусилля затягування рівномірно розходиться по майданчику головки.
• Еластична втулка обтискає корпус форсунки по колу й закриває дрібні нерівності гнізда, тому щільність з'єднання досягається без перетягування кріплення та ризику зірвати різьблення в головці.

Коли час міняти ущільнення

Про втрату щільності свідчать вологі сліди пального навколо форсунки, чорний масляно-кіптявий наліт на головці циліндра, характерний призвук прориву газів на працюючому двигуні та падіння тяги під навантаженням. Окремий привід для заміни — будь-яке розбирання паливної апаратури: після зняття форсунки обтиснута втулка вже не дає попереднього прилягання, і ставити її повторно не варто.

Як підібрати

• Серія мотора: деталь призначена для дизелів 178F і 186F та їхніх модифікацій тієї самої родини з повітряним охолодженням.
• Довжина форсунки: позиція розрахована саме на коротку форсунку — під довгу йде ущільнення з іншою висотою посадки, і переплутати їх не можна.
• Розміри: зняту деталь зручно покласти поруч із новою та звірити зовнішній діаметр металевого кільця, висоту й внутрішній отвір під корпус розпилювача.
• Стан суміжних деталей: якщо гніздо в головці розбите, а притискна планка погнута, самою лише заміною ущільнення герметичності не повернути.

Встановлення

Перед складанням гніздо в головці очищають від нагару та решток попереднього ущільнення, а розпилювач оглядають на задири й закоксування. Шайбу вкладають строго по центру посадкового місця, без перекосу, форсунку опускають рівно, щоб краєм корпусу не підвернути еластичну частину. Притискну планку затягують рівномірно, у два-три прийоми, без ривків. Після складання двигун запускають, прогрівають і оглядають зону навколо форсунки: суха головка без патьоків і свіжої кіптяви означає, що ущільнення стало правильно.

Такі шайби витрачаються під час кожного серйозного обслуговування паливної системи — промивання розпилювача, перевірки та регулювання тиску впорскування, притирання голки, зняття й ремонту головки циліндра. Дрібна деталь, без якої акуратно зібрати форсунку після обслуговування не вийде, тож її зазвичай беруть із запасом і тримають у ремонтному наборі разом із мідними ущільненнями та прокладками мотора.
