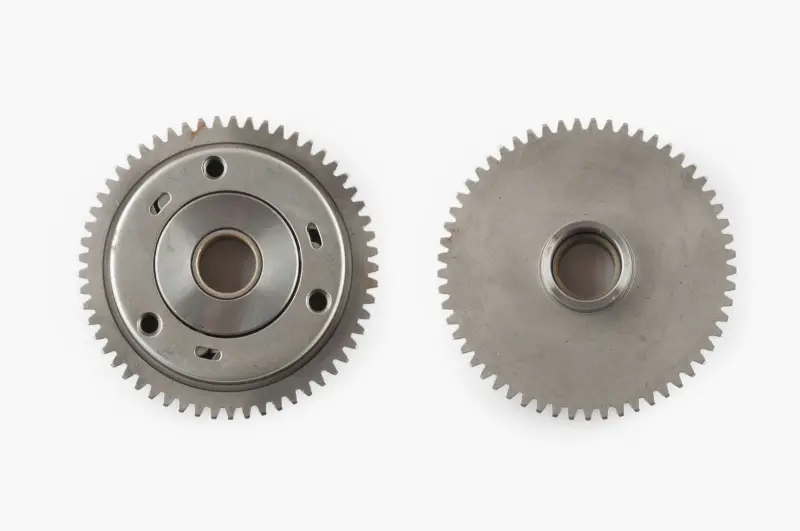

Маховик з обгінною муфтою 4T CB/CG 125/150 IDE

Маховик з обгінною муфтою 4T CB/CG 125/150 IDE

Маховик з обгінною муфтою IDE призначений для ремонту приводу електростартера мотоциклів із чотиритактними двигунами сімейства CB/CG об’ємом 125 або 150 см³. Під час запуску вузол передає обертання від стартера до двигуна, а після пуску забезпечує вільний хід у робочому напрямку. Його встановлюють замість зношеної деталі, коли попередня муфта або пов’язаний із нею маховик уже не забезпечують належну роботу механізму запуску.

Призначення та будова

Конструкція поєднує маховик і обгінну муфту у виконанні IDE. Вузол має зубчастий вінець, посадкову частину, кріпильні отвори та центральну робочу частину. Усі ці елементи задіяні в електричному запуску двигуна, тому для правильного вибору недостатньо врахувати лише робочий об’єм або сімейство мотора — виконання нової деталі має відповідати демонтованій.

Підставою для перевірки приводу можуть бути утруднений запуск, обертання стартера без прокручування двигуна або сторонні звуки з боку пускового механізму. За таких ознак варто перевірити не лише обгінну муфту, а й увесь пов’язаний вузол. Стан спряжених шестерень, стартера, кріплень та деталей, що взаємодіють із ними, також впливає на роботу системи електрозапуску.

Застосування

Запчастина розрахована на поширені китайські мотоцикли з двигунами CB/CG 125/150. Серед варіантів застосування зазначені Honda CB125, CB150, CG125 і CG150, а також окремі моделі Geon, Kinlon, Kymco, Lifan, Loncin, Musstang, Shineray, Spark, Viper, Zongshen і ZUBR, укомплектовані відповідними двигунами.

Належність мотоцикла до однієї з перелічених марок не скасовує перевірку встановленого механізму. Навіть у межах однієї модельної лінійки можуть траплятися різні виконання деталей електростартера. Головними орієнтирами є чотиритактний двигун CB або CG об’ємом 125 чи 150 см³ та відповідність конструкції старого і нового вузлів.

Як підібрати потрібне виконання

Перед замовленням уточніть маркування двигуна та зіставте маховик зі знятою деталлю. Порівняйте загальну форму, посадкову частину, будову й розташування зубчастого вінця, конфігурацію центрального вузла, кількість і положення кріпильних отворів. Зовні схожі запчастини можуть мати відмінності саме в цих зонах, а тому не підходити для встановлення або коректної роботи приводу стартера.

Не слід автоматично обирати схожі маховики для двигунів GY6, CG200, CBF та інших сімейств. Близьке призначення або зовнішня подібність не роблять їх взаємозамінними з виконанням для CB/CG 125/150. Рішення про встановлення приймають після повного зіставлення з демонтованою деталлю та конструкцією пускового механізму конкретного мотоцикла.

Що перевірити перед установленням

Переконайтеся, що посадкова частина, зубчастий вінець, центральний робочий вузол і кріпильні отвори збігаються з попереднім маховиком. Одночасно огляньте спряжені шестерні, стартер і кріплення, адже їхній знос або пошкодження також можуть позначатися на електрозапуску. Після перевірки відповідності маховик з обгінною муфтою можна використовувати для відновлення штатної роботи механізму запуску двигуна CB/CG об’ємом 125 або 150 см³.
