Напрямні клапанів 186F (9Hp), пара із сальниками, AMG-3

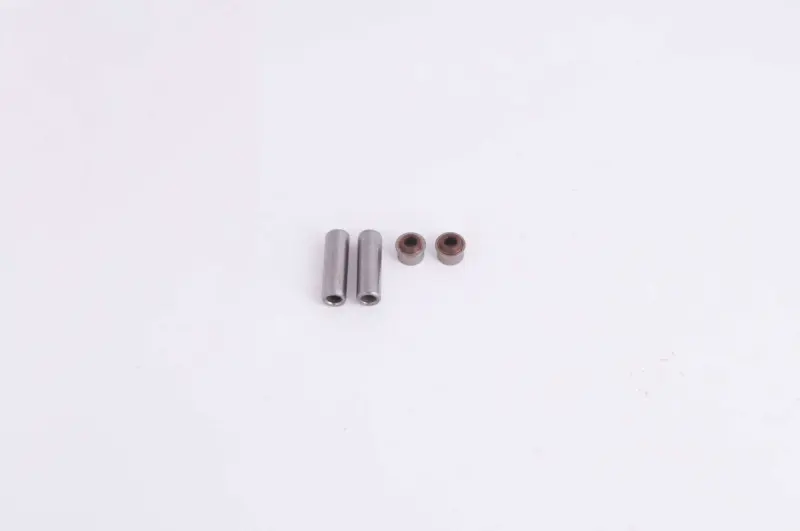

Напрямні клапанів для двигуна мотоблока 186F (9Hp) — пара із сальниками, позначення AMG-3. До комплекту входять дві напрямні втулки та два клапанні сальники. Вони потрібні під час ремонту головки циліндра, коли зношені напрямні вже не забезпечують належного руху клапанів. Втулки підтримують стрижні, а сальники обмежують проходження оливи вздовж них.

Роль втулок у головці

Під час роботи двигуна стрижень клапана постійно рухається всередині напрямної. Вона утримує його в потрібному положенні та допомагає тарілці щоразу повертатися до сідла без перекосу. Через втулку також відводиться частина тепла від стрижня до головки циліндра. Зношення цього з'єднання впливає на рух клапана й умови його прилягання до сідла.

Сальник регулює надходження оливи до стрижня: змащування потрібне, але надлишок оливи небажаний. Нове ущільнення не компенсує розбитий отвір напрямної. Якщо стрижень має значний поперечний люфт, варто перевірити втулку та сам клапан, інакше заміна лише сальника може не усунути причину витрати оливи.

Ознаки зношення

Потребу в перевірці можуть підказати сизий дим, збільшення витрати оливи, маслянисті відкладення біля клапанів або нерівномірна смуга контакту тарілки із сідлом. Такі прояви не вказують лише на напрямні, тому головку оглядають і вимірюють деталі. Перевірка люфту рукою допомагає помітити значне зношення, проте точний висновок роблять за діаметрами стрижня та отвору втулки.

Підставою для заміни також стають задири, пошкодження напрямної або послаблення її посадки. Одночасно перевіряють стрижні клапанів, сідла й поверхні під сальники. Якщо залишити клапан зі зношеним стрижнем, нова втулка не забезпечить потрібного зазору. Пошкоджений отвір у головці потребує окремого ремонту: звичайна заміна напрямної не відновлює його посадку.

Як підібрати комплект

Порівняйте довжину старих і нових втулок, зовнішній діаметр, діаметр внутрішнього отвору та форму торців. Звірте місця кріплення сальників, а також відповідність ущільнень стрижням клапанів. Зняті деталі краще зберегти до завершення ремонту, щоб мати зразок виконання та розташування посадочних поверхонь. Позначення двигуна допомагає звузити вибір, але розміри все одно потрібно перевірити.

Що врахувати під час заміни

Для роботи знімають головку циліндра й розбирають клапанний механізм. До випресовування фіксують положення втулок і величину їхнього виступу. Після демонтажу оглядають отвори в головці. Нові напрямні встановлюють відповідною оправкою, забезпечивши правильну опору; напрямок випресовування та температурний режим визначають за ремонтними вимогами двигуна. Неправильна опора під час запресовування може спричинити перекіс або пошкодження головки.

Після встановлення вимірюють отвори напрямних і зазор зі стрижнями клапанів. Через запресовування внутрішній розмір може змінитися, тому за потреби отвір доводять до належного діаметра. Далі перевіряють співвісність із сідлом і щільність прилягання клапана, монтують сальники, оберігаючи їхні ущільнювальні крайки. Замалий зазор загрожує заїданням після нагрівання, завеликий — поперечним люфтом, прискореним зношенням і витратою оливи. Перед остаточним складанням переконуються, що клапани рухаються вільно.
