Прокладка головки циліндра ZH1125N AMG

Прокладка головки циліндра ZH1125N AMG ущільнює з’єднання між головкою та блоком циліндра двигуна. Вона допомагає утримувати тиск у камері згоряння, необхідний для нормальної компресії. Коли гази прориваються крізь стик, двигун може гірше запускатися та втрачати потужність. Після зняття головки обтиснуту прокладку замінюють новою, щоб відновити ущільнення з’єднання.

Як влаштована деталь

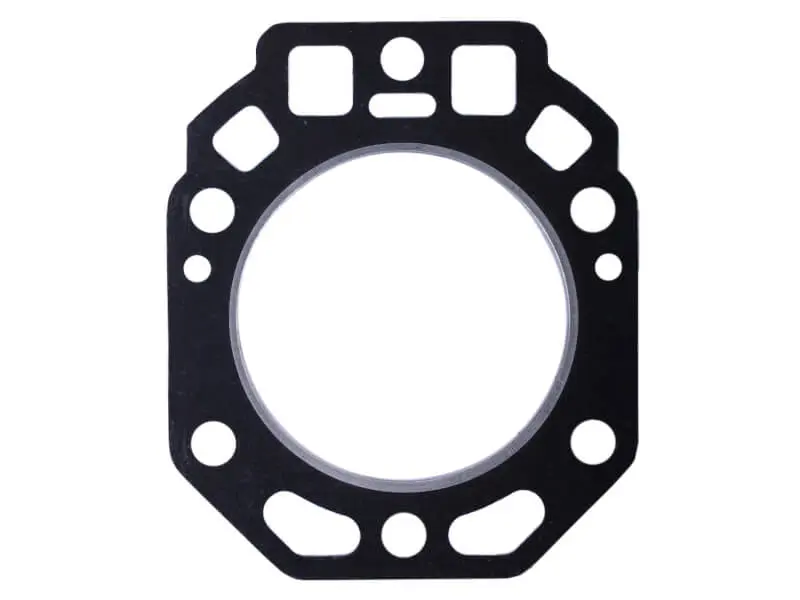

У центрі розташований великий круглий отвір з окремим обрамленням внутрішнього краю. Навколо нього є круглі й фігурні отвори, а зовнішній контур відповідає формі посадкової поверхні. Під час складання всі вирізи мають збігтися з кріпленням і відповідними проходами двигуна. Правильне положення центрального отвору ще не означає, що решта прокладки підібрана правильно.

Притиснута головкою прокладка ущільнює дрібні нерівності стику. Вона не усуває викривлення головки, глибокі пошкодження площини чи недостатнє затягування кріплення. Якщо попередня прокладка прогоріла, потрібно знайти причину: встановлення нової деталі на пошкоджені поверхні може дати лише короткочасний результат.

Ознаки порушення герметичності

З’єднання перевіряють за появи слідів прориву газів, нагару вздовж стику, витоків або зниження компресії. На демонтованій прокладці шукають прогар, розриви, пошкоджене обрамлення та нерівномірні відбитки притискання. Утруднений запуск не є самостійним підтвердженням несправності цієї деталі: висновок роблять після перевірки двигуна й огляду місця ущільнення.

Підбір за знятою прокладкою

Зіставте позначення двигуна, форму демонтованої деталі та вимоги до її заміни. Звірте зовнішній контур, діаметр основного отвору, розміщення отворів під кріплення й усіх фігурних вирізів. Прокладка має ставати на своє місце без натягування та підрізання. Перекритий прохід або зміщений край можуть порушити роботу ущільнення навіть за подібної загальної форми.

Також перевіряють потрібну товщину та виконання прокладки. Стара деталь уже стиснута під час роботи, тому її вимірювання не завжди дає точну товщину нової. Орієнтуйтеся на вимоги двигуна, а не лише на залишковий розмір знятого ущільнення. Кілька прокладок, складених разом, не замінюють одну правильно підібрану: умови притискання й герметизації змінюються.

Що врахувати під час заміни

До розбирання двигун має охолонути. З посадкових площин обережно прибирають залишки старої прокладки, не дряпаючи поверхні та не допускаючи потрапляння сміття в отвори. Перевіряють площинність головки, стан поверхні блока, різьби й кріплення. Ущільнення, які довелося порушити під час демонтажу, оглядають і за потреби замінюють відповідно до вимог двигуна.

Перед встановленням головки перевіряють орієнтацію прокладки та збіг кожного отвору. Герметик використовують лише за приписом інструкції двигуна, оскільки надлишок може потрапити в проходи. Кріплення затягують динамометричним ключем, дотримуючись потрібної послідовності й моменту. Потребу в повторному підтягуванні також визначають за інструкцією. Після складання оглядають стик на витоки та ознаки прориву газів.
