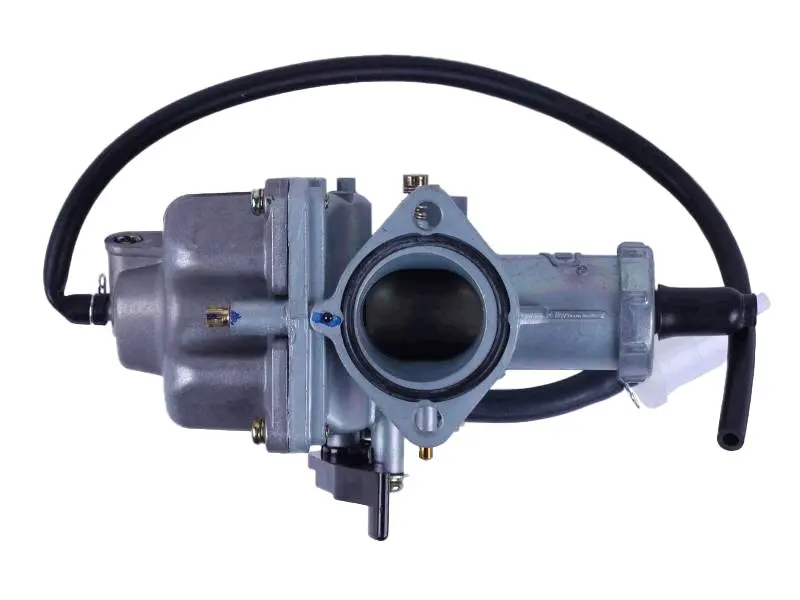

Карбюратор PZ30 для 4T CB/CG 200, ручний дросель, ZUBR AMG-3

Призначення карбюратора

Карбюратор PZ30 ZUBR AMG-3 призначений для чотиритактного двигуна CB/CG 200. Виконання — ручний дросель. Він дозує пальне та змішує його з повітрям перед надходженням у двигун. Стан каналів, дозувальних деталей і рухомих з’єднань впливає на запуск, утримання холостих обертів та відгук двигуна на додавання газу.

У конструкції є поплавкова камера, круглий прохідний канал і приєднувальний фланець із двома кріпильними отворами. Корпус має шланги та зовнішній важіль керування. Під час підбору враховуйте їхнє розташування: між впускним патрубком і з’єднанням повітряного фільтра має вистачати місця для самого карбюратора, руху важеля та доступу до регулювань.

Ознаки несправності

Карбюратор варто перевірити, якщо двигун погано запускається, глухне на холостому ходу, працює з провалами під час відкриття газу або з’являється підтікання пального. За цими ознаками не можна одразу визначити потребу в заміні: причиною можуть бути забруднені канали, підсмоктування повітря через з’єднання чи пошкоджений шланг. Новий карбюратор потрібен при тріщинах корпусу, зірваній різьбі, зламаному кріпленні, значному зношенні рухомих з’єднань або несправності, яку обслуговування вже не усуває.

Як перевірити відповідність

Почніть із порівняння зі знятим карбюратором. Крім позначення PZ30, звірте відстань між кріпильними отворами, форму фланця та розміри приєднань до двигуна й повітряного фільтра. Перевірте довжину корпусу та зазори до сусідніх деталей. Якщо карбюратор не сідає рівно або впирається в інші частини, не намагайтеся дотягнути його кріпленням: так можна пошкодити фланець і залишити негерметичне з’єднання.

Порівняйте спосіб приєднання троса газу, його наконечник і фіксацію оболонки. Трос повинен забезпечувати повне відкриття дроселя та його вільне повернення, не натягуючись при поворотах керма. Перевірте, чи зручно користуватися ручним керуванням після встановлення. Розташування паливного штуцера має дозволяти підвести шланг без заломів; решту шлангів прокладають відповідно до їхнього призначення, не перекриваючи передбачені конструкцією вільні виходи.

Заміна та перший запуск

Перед роботою дайте двигуну охолонути й перекрийте подачу пального. Позначте підключення шлангів і троса, очистьте ділянку навколо впускного з’єднання. Після зняття огляньте патрубок, ущільнення, хомути та паливний шланг. Деталі з тріщинами, деформацією або втратою еластичності замінюють одночасно з карбюратором. Підсмоктування повітря через старе ущільнення заважатиме налаштуванню суміші, а пошкодження паливного шланга спричинятиме витік.

Установлюйте карбюратор без перекосу, рівномірно затягуючи кріплення за вимогами двигуна. Приєднайте трос і перевірте рух дроселя до запуску: він має повертатися без заїдань. Після відкриття подачі пального переконайтеся, що корпус і з’єднання залишаються сухими. На прогрітому двигуні перевірте холості оберти та реакцію на газ, а потрібні регулювання виконайте за вимогами конкретного двигуна. Невідповідні приєднання, затиснутий трос або неправильний склад суміші можуть спричинити нестійку роботу, перевитрату пального й перегрів.
