Карбюратор PZ30 для 4T CB/CG 200, ручной дроссель, ZUBR AMG-3

Назначение карбюратора

Карбюратор PZ30 ZUBR AMG-3 предназначен для четырёхтактного двигателя CB/CG 200. Исполнение — ручной дроссель. Карбюратор дозирует топливо и смешивает его с воздухом перед поступлением в двигатель. От состояния его каналов, дозирующих деталей и подвижных соединений зависят запуск, холостой ход и реакция мотора на открытие газа.

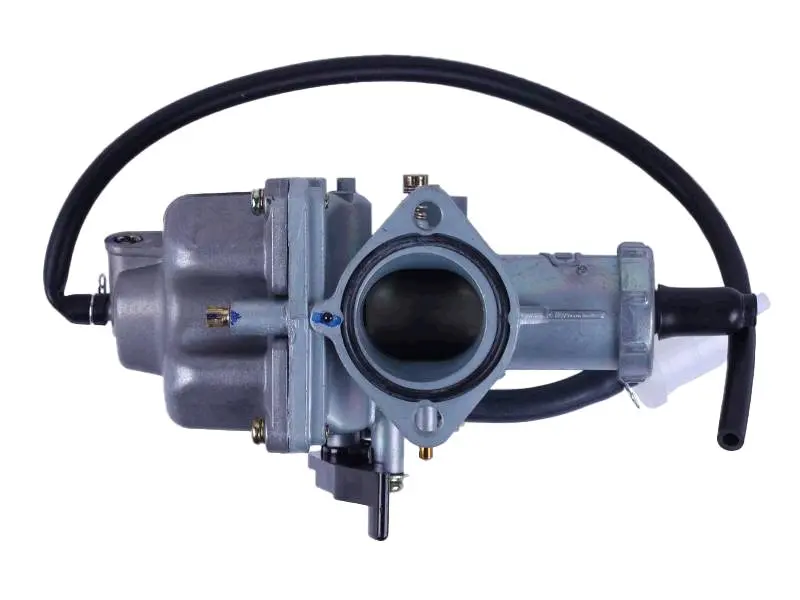

Конструкция включает поплавковую камеру, круглый проходной канал и присоединительный фланец с двумя крепёжными отверстиями. На корпусе расположены шланги и наружный рычаг управления. При замене нужно учитывать не только форму крепления, но и расположение этих элементов: карбюратор должен помещаться между впускным патрубком и соединением воздушного фильтра, оставляя доступ к управлению и регулировкам.

Когда требуется замена

Повод проверить карбюратор — затруднённый запуск, неустойчивые обороты холостого хода, провалы при добавлении газа или подтекание топлива. Эти симптомы сами по себе ещё не означают, что нужен новый карбюратор: загрязнение каналов, подсос воздуха на соединении и повреждённый шланг могут давать похожее поведение. Замена оправдана при трещинах корпуса, повреждении креплений и резьбы, выраженном износе подвижных сопряжений либо неисправности, которую не удаётся устранить обслуживанием.

Что сверить со снятой деталью

Обозначение PZ30 помогает сузить подбор, но не заменяет сравнение посадочных мест. Сверьте расстояние между крепёжными отверстиями, форму фланца, размеры соединений со стороны двигателя и воздушного фильтра. Проверьте общую длину корпуса и свободное пространство вокруг него: несовпадение посадки мешает герметично соединить впуск, а упирающийся в соседние детали корпус нельзя притягивать крепежом с усилием.

Отдельно сопоставьте подключение троса газа, форму его наконечника и способ фиксации оболочки. Хода троса должно хватать для полного открытия и закрытия дросселя без натяжения при повороте руля. Сверьте расположение ручного управления и топливного штуцера. Топливный шланг должен подходить к нему без перегиба; прочие шланги подключают и прокладывают по их назначению, сохраняя свободные выходы там, где это предусмотрено конструкцией.

Установка и проверка

Работу выполняют на остывшем двигателе с перекрытой подачей топлива. До снятия удобно отметить расположение троса и шлангов. Очистите место соединения со впуском, чтобы грязь не попала внутрь. Осмотрите впускной патрубок, уплотнения, хомуты и топливный шланг. Растрескавшиеся и потерявшие эластичность детали заменяют вместе с карбюратором: негерметичный впуск нарушает состав смеси, а повреждённая топливная магистраль вызывает утечку.

Карбюратор устанавливают без перекоса, крепёж затягивают равномерно по требованиям двигателя. После подключения проверьте свободный ход и возврат дросселя, затем откройте подачу топлива и убедитесь, что соединения сухие. После прогрева проверяют холостой ход и отклик на газ; регулировку выполняют по требованиям конкретного двигателя. Неподходящая посадка, заедающий трос или неверная настройка смеси могут привести к провалам, повышенному расходу топлива и перегреву мотора.
