Шатун для мотоблока 188F (13Hp) (+0,25) AMG-2

Шатун для двигуна мотоблока 188F (13Hp), виконання (+0,25), позначення AMG-2. З'єднує поршень із колінчастим валом і передає зусилля під час згоряння суміші. Стан його з'єднань впливає на зазори в кривошипному механізмі та роботу двигуна під навантаженням. Для заміни потрібен збіг не лише позначення двигуна, а й розмірів сполучених деталей.

Будова шатуна

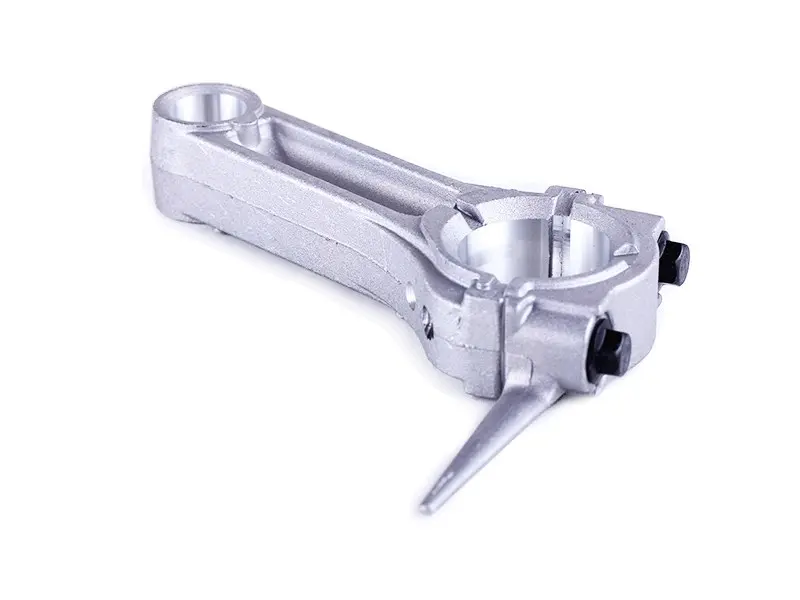

Мала головка призначена для поршневого пальця, велика рознімна головка має знімну кришку та два болти. Завдяки цьому з'єднання можна зібрати навколо шатунної шийки колінвала. На кришці є виступаючий відросток. Його розташування та орієнтацію шатуна враховують під час порівняння зі знятою деталлю й установлення.

Під час роботи шатун зазнає змінних навантажень. Нестача мастила, перегрів або надмірний зазор біля шийки колінвала можуть спричинити задири та пошкодження посадкових поверхонь. Стукіт, який посилюється під навантаженням, дає підставу перевірити механізм. Проте визначати несправність лише за звуком не варто: потребу в заміні підтверджують оглядом і вимірюваннями після розбирання.

Як перевірити відповідність

Позначення (+0,25) враховують як окрему ознаку виконання. Подібної форми та збігу потужності двигуна для підбору недостатньо. Порівняйте позначення, розміри знятого шатуна й фактичний стан шийки колінвала. Якщо двигун уже ремонтували, потрібно врахувати можливу попередню обробку колінвала: вона впливає на підбір сполученої деталі.

• Зіставте відстань між осями головок, їхню ширину та розміри отворів із вимогами ремонтної документації двигуна.
• Перевірте посадку поршневого пальця в малій головці та відповідність великої головки шатунній шийці з урахуванням потрібного зазору.
• Порівняйте форму кришки, розміщення болтів і відростка, щоб деталь не заважала обертанню механізму.
• Огляньте старий шатун: задири, тріщини, деформація та пошкодження стику кришки допомагають оцінити причину заміни.

На що зважати під час установлення

Розбираючи з'єднання, зберігають орієнтацію шатуна відносно поршня та колінвала. Кришку залишають разом із відповідним шатуном. Кришка від іншої деталі може порушити геометрію отвору навіть за зовнішнього збігу форми. Перед складанням очищають сполучені поверхні та перевіряють стик, різьбу й місця посадки на пошкодження.

Разом із шатуном оглядають поршневий палець, отвори під нього в поршні та шатунну шийку колінвала. Нова деталь швидко зношуватиметься, якщо працюватиме з пошкодженою поверхнею. Коли для виймання пальця знімають стопорні кільця, їхній стан і потребу в заміні перевіряють за вимогами до складання двигуна. Болти з пошкодженою різьбою повторно не встановлюють.

Поверхні тертя змащують, кришку ставлять у належному положенні, а болти затягують у визначеній для двигуна послідовності та з потрібним моментом. Після складання перевіряють зазори й вручну прокручують механізм, контролюючи плавність руху. Надто щільна посадка може спричинити перегрів і заклинювання, завеликий зазор — стукіт та ударні навантаження. Якщо механізм заїдає, причину усувають до запуску двигуна.
