Цапфа передня Foton 244, Jinma 244/264 AMG-2

Для чого потрібна передня цапфа

Передня цапфа Foton 244, Jinma 244/264 AMG-2 встановлюється в передній частині ходової трактора. Вона слугує опорою маточини колеса та бере участь у його повороті. Цапфа сприймає навантаження від колеса, а стан її посадкових поверхонь впливає на люфт і положення маточини. Під час підбору заміни потрібно враховувати геометрію всієї деталі, а не лише розмір різьбового кінця.

Будова та ознаки зношення

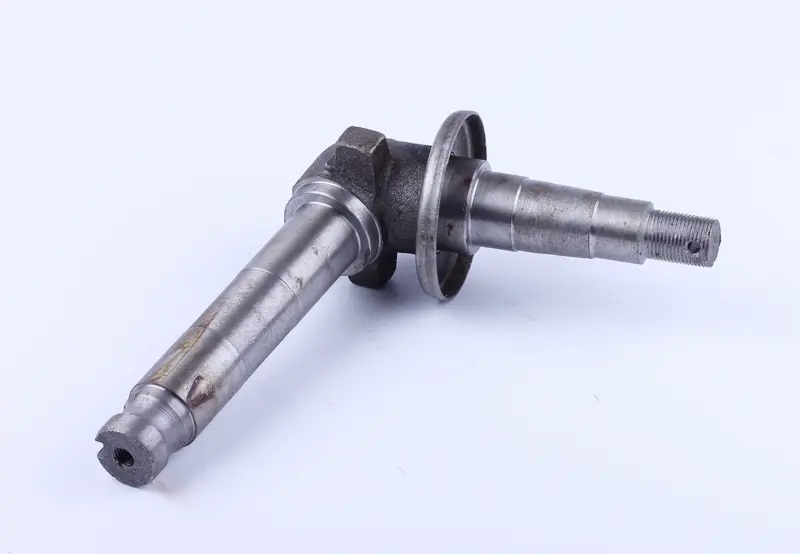

Конструкція поєднує довгий стрижень і ступінчасту вісь, розташовані під кутом один до одного. На кінці осі є зовнішня різьба та поперечний отвір, біля її основи — круглий бурт. Ступені утворюють посадкові ділянки для суміжних деталей. Їхні діаметри, довжина й відстані між уступами мають відповідати знятій цапфі. Позначення AMG-2 також враховують, коли порівнюють виконання деталей.

Цапфу варто перевірити, якщо переднє колесо має люфт, під час руху нерівностями чути стукіт або поворот відбувається із заїданням. Причиною таких проявів можуть бути й підшипники чи втулки, тому остаточний висновок роблять після розбирання. Підставами для заміни самої цапфи є тріщини, вигин, пошкоджена різьба, глибокі задири та зношені посадки. Якщо поверхня втратила потрібний розмір, сильніше затягування кріплення не поверне правильного сполучення деталей.

Як перевірити відповідність

Очистьте зняту цапфу й порівняйте її із заміною від кінця стрижня до різьби осі. Зверніть увагу на напрямок осі та сторону встановлення відповідно до будови переднього моста. Навіть за збігу моделі трактора потрібно перевірити посадки. Невідповідна довжина ділянки або інше положення уступу може завадити складанню чи змістити маточину вздовж осі.

• Зіставте діаметри та довжину посадкових ділянок стрижня й осі.
• Перевірте відстані між уступами, форму основи та розташування круглого бурта.
• Звірте діаметр і крок різьби, довжину різьбової частини та положення поперечного отвору.
• Переконайтеся у відповідності підшипникам, втулкам, ущільненням і кріпленню, які використовуються під час складання.

Заміна та контроль складання

Перед розбиранням розвантажують переднє колесо й надійно встановлюють трактор на опори. Шайби, втулки та інші зняті деталі розкладають у порядку демонтажу, щоб зберегти послідовність складання. Очищені посадкові місця оглядають разом із підшипниками та ущільненнями. Зношені суміжні деталі замінюють одночасно: нова цапфа не усуне люфт, спричинений розбитою втулкою або пошкодженим підшипником.

Порядок монтажу, регулювання зазорів і моменти затягування беруть із керівництва до конкретного переднього моста. Не можна стягувати кріпленням деталі з невідповідними посадками чи бити по різьбовому кінцю. Після складання перевіряють фіксацію кріплення, обертання колеса та поворот без заклинювання й зайвого люфту. Якщо посадка не збігається, роботу припиняють і повторно звіряють розміри. Спроба встановити цапфу силоміць може пошкодити різьбу, підшипники та посадкові поверхні.
