Магніт генератора (ротор) 4T CG125/150 OHV

Ротор генератора для двигунів CG125/150 OHV

Магніт генератора призначений для чотиритактних мотоциклетних двигунів сімейства CG125/150 із клапанним механізмом OHV. Деталь установлюється на колінчастий вал та обертається навколо нерухомого статора. Створюване магнітне поле взаємодіє з обмотками, завдяки чому генератор бере участь у живленні системи запалювання та заряджанні акумулятора під час роботи двигуна.

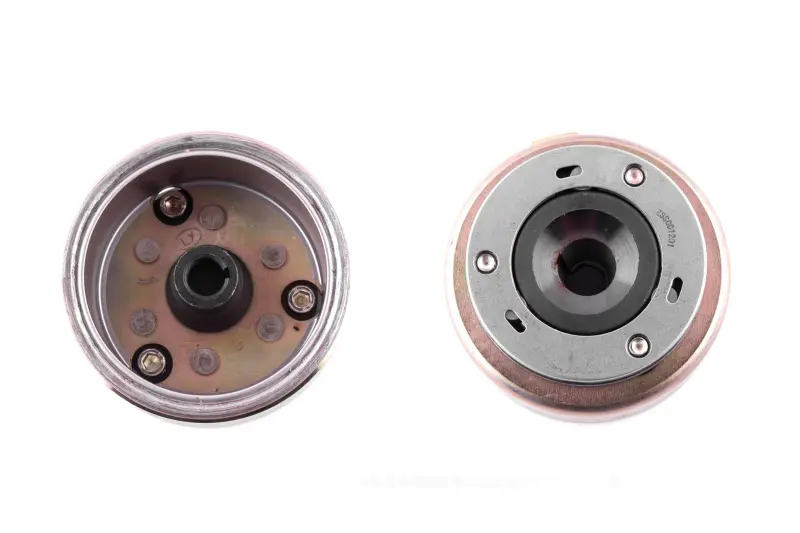

Ротор має форму круглої чаші з магнітною системою всередині. У центрі розташований посадковий отвір зі шпонковим пазом, який визначає положення деталі на валу. Із тильного боку розміщений приєднаний механізм із трьома точками кріплення. Така конфігурація має особливе значення під час підбору: зовні подібні ротори можуть відрізнятися посадкою, глибиною чаші, внутрішнім простором під статор і виконанням деталей із боку запуску двигуна.

Коли потрібна заміна

Перевірка ротора необхідна при механічному пошкодженні магнітів, помітному битті, деформації чаші або слідах контакту зі статором. Підставою для діагностики також можуть бути нестабільна іскра, ускладнений запуск і недостатнє заряджання. Ці ознаки не завжди спричинені лише ротором, тому перед ремонтом перевіряють стан обмоток статора, дротів і роз’ємів, а також відсутність слідів зачіпання між рухомою та нерухомою частинами генератора.

Рівномірне обертання має практичне значення: перекіс або биття зменшують проміжок між ротором і котушками та можуть призвести до їхнього контакту. Пошкодження магнітної системи здатне погіршити роботу генератора. Якщо на демонтованій деталі є тріщини, відшарування, виразні потертості всередині чаші або деформована посадкова зона, її варто замінити після перевірки суміжних компонентів.

Як правильно підібрати ротор

Позначення CG125/150 вказує на сімейство чотиритактних двигунів, однак саме по собі не виключає відмінностей між версіями моторів. Перед замовленням зіставте нову деталь зі знятим ротором. Перевіряють тип двигуна OHV, форму й діаметр центральної посадки, наявність і положення шпонкового паза, зовнішній діаметр, загальну глибину чаші та внутрішній проміжок під статор. Окремо порівнюють конструкцію тильного боку, кількість і розташування точок кріплення, а також взаємне положення всіх приєднаних деталей.

• Призначення: обертова магнітна частина генератора мотоциклетного двигуна.
• Застосування: чотиритактні двигуни сімейства CG125/150.
• Тип газорозподілу: OHV — клапани приводяться через штанги.
• Конструкція: чашоподібний корпус, внутрішня магнітна система, центральна посадка зі шпонковим пазом.
• Місце встановлення: на колінчастому валу, поруч зі статором генератора.

Установлення та контроль після ремонту

Для заміни знімають ліву кришку двигуна та кріплення ротора. Роботи виконують на охолодженому й надійно встановленому мотоциклі. Посадкові поверхні очищають від забруднень і металевих частинок, перевіряють шпонку, різьбу кріплення та стан статора. Не можна допускати ударів по магнітній чаші, пошкодження дротів котушок або торкання ротора до статора під час складання.

Після встановлення ротор має сидіти без перекосу та вільно проходити біля котушок без зачіпання. Кріплення затягують із моментом, зазначеним у документації конкретного двигуна: єдине значення для всіх модифікацій CG125/150 застосовувати не можна. До остаточного складання корисно вручну провернути колінчастий вал і переконатися у відсутності стороннього опору та шуму.

Ця деталь підходить для ремонту генераторної системи двигуна CG125/150 OHV за умови збігу посадки й тильної конфігурації. Точне порівняння зі знятим ротором допомагає уникнути несумісності між близькими версіями двигуна та відновити коректну взаємодію магнітної частини зі статором.
