Магнето (маховик) бензопили Майстер Данило-43

Магнето (маховик) для бензопили Майстер Данило-43

Деталь призначена для ремонту системи запалювання та пускового механізму бензопили Майстер Данило-43. Вона встановлюється на колінчастому валу двигуна й обертається разом із ним. Магнітний сектор маховика взаємодіє з котушкою запалювання, а розташовані по колу лопаті беруть участь у створенні повітряного потоку для охолодження двигуна. Поєднання цих функцій потребує точного підбору: від геометрії деталі залежать посадка на вал, робота ручного стартера та взаємне положення магніту й котушки.

Призначення та будова

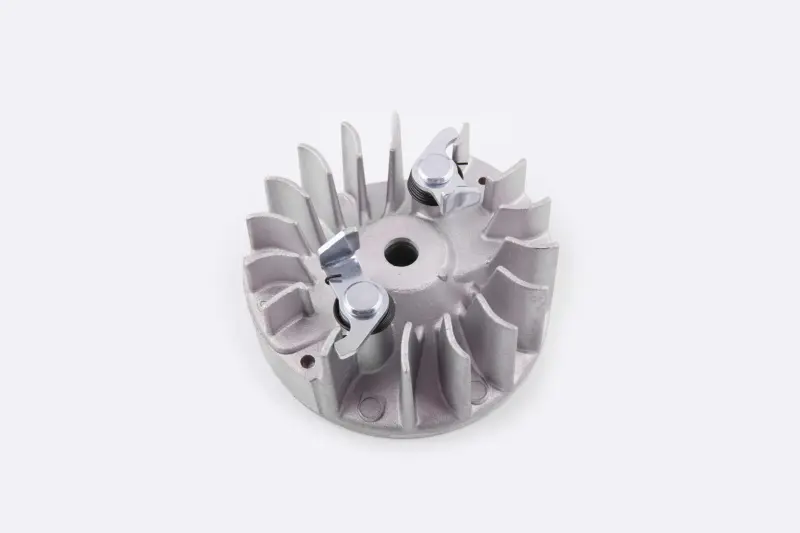

Маховик має центральний посадковий отвір, радіально розміщені охолоджувальні лопаті та дві металеві пускові собачки. Під час витягування шнура стартера собачки забезпечують зчеплення з відповідною частиною пускового механізму та передають обертання колінчастому валу. Після запуску вони мають вільно повертатися й не заважати подальшому обертанню. Лопаті діють як крильчатка: рух маховика спрямовує повітря до зон охолодження двигуна, тому їхня цілісність і чистота мають практичне значення.

У системі запалювання маховик виконує функцію обертового ротора з магнітом. Коли магнітна ділянка проходить біля котушки, створюються умови для отримання імпульсу запалювання. Положення деталі на валу повинно відповідати конструкції двигуна, адже зміщення відносно передбаченої позиції порушує узгоджену роботу маховика й котушки. Під час ремонту перевіряють центральну посадку, стан сполучених поверхонь, магнітну ділянку та надійність фіксації.

Що звірити перед вибором

Ця позиція призначена для бензопили Майстер Данило-43. Лише подібного зовнішнього діаметра недостатньо: маховики різних пил можуть відрізнятися висотою, профілем центрального кріплення, розташуванням магнітного сектора, конфігурацією лопатей і способом зчеплення зі стартером. Якщо пилу раніше ремонтували або точна модифікація невідома, нову деталь потрібно зіставити зі знятим маховиком за всією геометрією.

• Модель техніки: бензопила Майстер Данило-43.
• Тип деталі: магнето, яке також називають маховиком або ротором із магнітом.
• Пусковий механізм: дві металеві собачки на лицьовому боці.
• Охолодження: радіальні лопаті створюють повітряний потік під час обертання.
• Критерії зіставлення: центральна посадка, загальні габарити, положення магніту, форма лопатей і відповідність зворотній частині стартера.

Коли потрібна заміна

Підставою для заміни є тріщини, деформація, зламані лопаті, пошкодження центральної посадки, ослаблення або заклинювання пускових собачок, а також дефекти магнітної ділянки. Маховик обертається з високою частотою, тому деталь із порушеною геометрією не слід залишати в експлуатації. Перед ремонтом варто перевірити стартер, котушку запалювання, кріплення та посадкову частину колінчастого вала: несправність одного із суміжних компонентів може мати подібні прояви.

Рекомендації зі встановлення

Монтаж виконують на зупиненому й охололому двигуні зі знятим ковпачком свічки. Для демонтажу використовують відповідний знімач і передбачений спосіб фіксації колінчастого вала; удари по лопатях або спроба підважити маховик можуть пошкодити нову чи сусідню деталь. Посадкові поверхні очищають, перевіряють фіксувальну шпонку та встановлюють маховик у передбаченому положенні. Зазор між магнітним сектором і котушкою налаштовують за сервісними даними конкретної модифікації пилки. Після затягування кріплення перевіряють вільне обертання, повернення обох собачок і відсутність контакту з нерухомими частинами.

Після складання стартер повинен прокручувати двигун без заїдань і стороннього контакту. Чисті лопаті та собачки, що рухаються вільно, допомагають пусковому й охолоджувальному механізмам виконувати свої функції. Магнето підходить для відновлення бензопили Майстер Данило-43 за умови збігу посадкової геометрії та виконання стартера зі знятим маховиком.
