Котушка запалювання зі свічкою для бензопил Husqvarna 137/142

Котушка запалювання зі свічкою для Husqvarna 137/142

Комплект призначений для ремонту системи запалювання бензопил Husqvarna 137 і 142. Котушка взаємодіє з магнітами маховика та формує високовольтний імпульс, який через провід надходить до свічки. Іскра між електродами свічки запалює паливоповітряну суміш у циліндрі. Справність цих деталей потрібна для запуску двигуна та його сталої роботи в різних режимах.

Призначення та конструкція

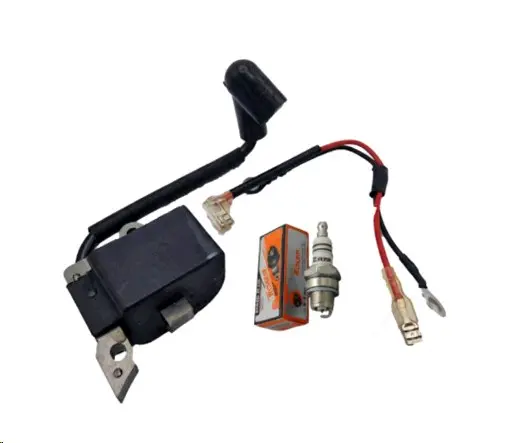

Котушка виконана в корпусі з металевим осердям і двома точками кріплення. Вона оснащена високовольтним проводом зі свічковим ковпачком, а також проводами з контактними наконечниками для приєднання до проводки пили. Свічка входить до комплекту окремо. Таке виконання дає змогу обслужити основні деталі іскроутворення під час одного ремонту та замінити не лише модуль, а й свічку, стан якої безпосередньо впливає на якість іскри.

Комплект розглядають для заміни за відсутності іскри, утрудненого запуску або перебоїв двигуна, якщо діагностика вказала на несправність компонентів запалювання. Такі ознаки не завжди означають поломку котушки: перед установленням слід перевірити стан свічки, ковпачка, високовольтного проводу, вимикача зупинки, роз’ємів і проводки. Також перевіряють проміжок між осердям котушки та маховиком. Така послідовність допомагає виключити порушення контакту або неправильне регулювання.

Як перевірити сумісність

Головний орієнтир під час підбору — модель бензопили Husqvarna 137 або 142. Ці пили мають різні роки випуску та виконання, тому перед замовленням порівняйте нову котушку зі знятою деталлю. Зіставте форму корпусу й осердя, розташування та відстань між кріпильними отворами, напрямок виходу високовольтного проводу, його довжину, форму свічкового ковпачка, кількість виводів і тип контактних наконечників.

Окремо перевірте відповідність свічки вимогам конкретної версії пили. Значення мають тип різьби, її довжина, конструкція посадкового місця, теплове число та встановлений проміжок між електродами. Використовуйте параметри з настанови щодо експлуатування бензопили або характеристики раніше встановленої придатної свічки. Одного лише зовнішнього збігу недостатньо для правильного підбору.

Установлення та початкова перевірка

Котушку встановлюють біля маховика в тому самому положенні, у якому була розміщена попередня деталь. Кріплення спочатку залишають послабленим, виставляють передбачений виробником проміжок між осердям і магнітною частиною маховика, а потім рівномірно затягують гвинти. Після фіксації маховик має обертатися вільно та не торкатися котушки. Високовольтний провід та інші провідники прокладають штатним маршрутом, не допускаючи контакту з маховиком або затискання деталями корпусу.

Свічку спочатку вкручують рукою, щоб не пошкодити різьбу в циліндрі, а потім затягують свічковим ключем відповідно до сервісних вимог пили. Ковпачок має повністю сісти на контактний вивід свічки. Після складання перевіряють приєднання проводів, роботу вимикача зупинки та наявність іскри, а далі виконують пробний запуск.

Практичні переваги комплекту

• Котушка постачається з високовольтним проводом і ковпачком, тому під час ремонту можна оновити всю ділянку від модуля до контакту свічки.
• Свічка вже входить до набору, що дає змогу одночасно обслужити дві взаємопов’язані деталі системи запалювання після перевірки її відповідності конкретній версії пили.

Комплект підходить для планового відновлення Husqvarna 137/142 та ремонту пили з підтвердженою несправністю запалювання. Точне порівняння кріплення, виводів і свічки зі штатними деталями допоможе уникнути невідповідності між різними виконаннями моделей.
