Маховик (магнето) бензопили STIHL MS 361 Woodman

Маховик (магнето) Woodman для бензопили STIHL MS 361

Деталь призначена для ремонту системи запалювання бензопили STIHL MS 361. У товарних назвах її часто називають магнето, проте конструктивно це саме маховик: він установлюється на колінчастий вал, обертається разом із ним і взаємодіє з модулем запалювання. Проходження магнітного сектора біля модуля створює умови для формування імпульсу, потрібного для появи іскри на свічці у визначений момент.

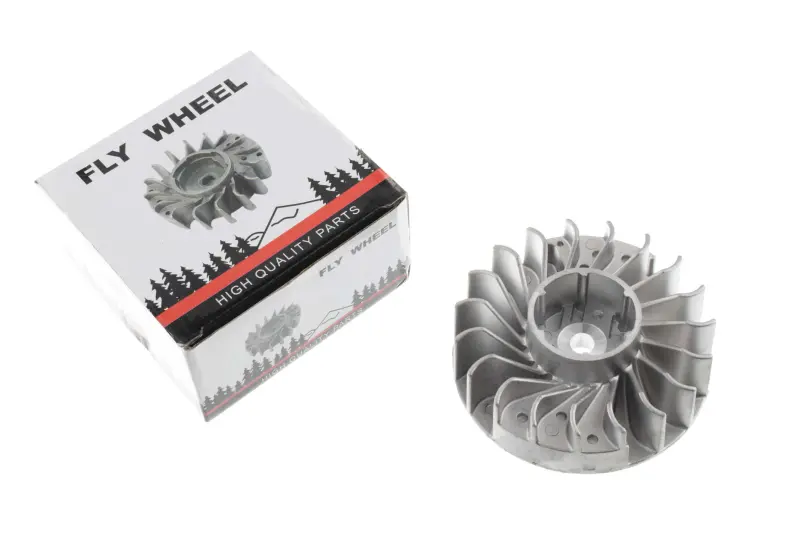

Маховик має центральну маточину та розташовані по колу радіальні лопаті. Така форма відповідає розміщенню деталі під кришкою стартера й поєднує участь у роботі запалювання зі створенням повітряного потоку під час обертання двигуна. Правильна посадка має особливе значення: положення маховика відносно колінчастого вала пов’язане з моментом іскроутворення, тому пошкодження посадкової ділянки або фіксатора положення не можна компенсувати довільним зміщенням деталі.

Коли потрібна заміна

Перевірка маховика потрібна після удару, послаблення кріпильної гайки, пошкодження лопатей, деформації корпусу або порушення посадки на валу. Підставою для діагностики також стають відсутність іскри, нестабільне іскроутворення чи сліди контакту маховика з модулем запалювання. Ці ознаки не завжди свідчать про несправність саме цієї деталі: одночасно перевіряють свічку, високовольтний провід, модуль запалювання, вимикач двигуна, проводку та встановлений між модулем і маховиком проміжок.

• Призначення: обертання разом із колінчастим валом і взаємодія з модулем запалювання бензопили.
• Конструкція: центральна маточина, зовнішній магнітний сектор і радіальні лопаті по колу.
• Модель застосування: STIHL MS 361; перед замовленням потрібно врахувати виконання конкретної пили.
• Торгова марка: Woodman.
• Категорія деталі: маховик системи запалювання, який у продажу також називають «магнето».

Як правильно підібрати маховик

У сімействі MS 361 трапляються різні виконання системи запалювання та самого маховика. Тому самого позначення моделі пили недостатньо для безпомилкового вибору в усіх випадках. Із демонтованою деталлю порівнюють загальну форму, розташування лопатей, діаметр і профіль центральної посадки, глибину маточини, положення магнітного сектора та спосіб фіксації відносно колінчастого вала. Окремої уваги потребує виконання шпонки: існують варіанти з пазом під окрему шпонку та конструкції з убудованим фіксувальним виступом. Такі варіанти не можна вважати взаємозамінними без перевірки.

Якщо стара деталь збереглася, порівняння виконують до розпакування та початку монтажу. На пилі додатково уточнюють модифікацію й серійний діапазон. Для версій MS 361 із додатковим оснащенням можуть застосовуватися інші варіанти маховика, тому форму початкової деталі слід використовувати як основний практичний орієнтир разом із технічними даними конкретної бензопили.

Установлення та перевірка після ремонту

Перед монтажем очищають посадкові поверхні та перевіряють колінчастий вал, шпонкове з’єднання, різьбу й кріпильну гайку. На маточині не повинно бути тріщин, зім’ятих ділянок або слідів провертання. Маховик установлюють без перекосу та фіксують способом, передбаченим конструкцією пили. Для зняття деталі, що щільно тримається на валу, застосовують відповідний знімач: удари по лопатях або маточині можуть спричинити деформацію та порушити посадку.

Після закріплення виставляють проміжок між магнітним сектором і модулем запалювання за сервісними даними відповідного виконання MS 361. Потім маховик прокручують вручну та переконуються, що лопаті й зовнішня частина не торкаються модуля, корпусу чи сусідніх деталей. Завершальна перевірка охоплює наявність стабільної іскри, вільне обертання та нормальний запуск двигуна. Такий порядок допомагає відрізнити несправність маховика від проблеми в інших компонентах запалювання й уникнути повторного розбирання бензопили.
