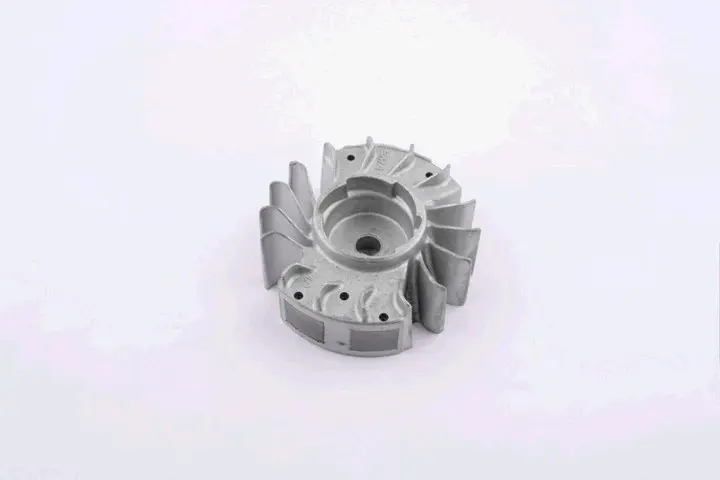

Маховик-магнето бензопили STIHL MS 180 WOODMAN

Маховик-магнето WOODMAN для бензопили STIHL MS 180

Деталь призначена для ремонту системи запалювання та охолодження бензинової ланцюгової пили серії STIHL MS 180. Вона встановлюється на колінчастий вал двигуна й обертається разом із ним. Магнітна частина маховика взаємодіє з модулем запалювання, завдяки чому система створює імпульс для появи іскри на свічці. Маса обертової деталі також допомагає згладжувати зміну швидкості колінвала між робочими тактами двигуна.

У цій позиції магнето є саме маховиком із магнітною частиною та радіальними лопатями. Його не варто плутати з котушкою, або модулем запалювання: це окрема нерухома деталь, розташована поряд із маховиком. Така відмінність особливо важлива під час діагностики бензопили без іскри, адже подібні ознаки можуть бути пов’язані як із модулем, так і з магнітною частиною маховика, взаємним проміжком деталей, проводкою чи свічкою.

Призначення та особливості конструкції

По колу маховика розташовані лопаті крильчатки. Під час обертання вони створюють спрямований потік повітря для охолодження двигуна. Центральна маточина забезпечує посадку на колінчастий вал, а відкрита чашоподібна форма залишає простір для поєднання із сусідніми деталями. Цілі лопаті та правильна посадка важливі не лише для обдування: пошкодження обертової деталі може спричинити дисбаланс, сторонній шум, вібрацію або торкання корпусу.

• Тип деталі: маховик-магнето системи запалювання бензопили.
• Призначення: взаємодія з модулем запалювання, підтримання рівномірного обертання колінвала та створення охолоджувального потоку повітря.
• Виконання: кругла деталь із центральною маточиною, магнітною частиною та радіальними лопатями.
• Бренд: WOODMAN.
• Заявлене застосування: бензопили серії STIHL MS 180.

Як перевірити сумісність

Перед замовленням потрібно точно визначити модель і модифікацію бензопили. Позначення MS 180 та MS 180 C можуть траплятися в різних виконаннях, тому лише зовнішньої подібності недостатньо. З демонтованою деталлю порівнюють загальну форму, посадку центральної маточини, розташування магнітного сектора, профіль і кількість лопатей, висоту елементів, а також вільний простір відносно модуля запалювання та корпусу стартера. Точні розміри слід знімати безпосередньо зі старого маховика й посадкового місця пили.

Заміна актуальна за наявності тріщин, зламаних або сильно деформованих лопатей, пошкодження маточини чи магнітної частини. Підставою для огляду також є сліди контакту з корпусом, помітне биття, незвична вібрація та порушення іскроутворення після перевірки свічки, проводів і модуля запалювання. Нерівномірний запуск сам по собі не доводить несправність маховика, тому перед ремонтом доцільна послідовна діагностика всієї системи.

Установлення та перевірка після ремонту

Монтаж виконують на зупиненому й охолодженому двигуні після зняття стартерного кожуха. Посадкову поверхню колінвала та внутрішню поверхню маточини очищають від забруднень і залишків мастила, після чого перевіряють відсутність задирів та пошкоджень. Для зняття маховика, який щільно тримається, застосовують відповідний знімач: удари по лопатях або спроба підчепити їх інструментом можуть пошкодити деталь.

Під час складання маховик має сісти без перекосу, а кріплення затягується з моментом, передбаченим сервісною документацією конкретної версії пили. Після встановлення перевіряють проміжок між магнітною частиною та модулем запалювання, вільне обертання без торкання корпусу, правильне положення проводів і цілісність лопатей. Якщо досвіду ремонту високообертових двотактних двигунів немає, установлення доцільно доручити майстру: точна посадка та відсутність контакту із сусідніми деталями безпосередньо впливають на запуск, охолодження й рівну роботу бензопили.
