Магнето-маховик бензопили Partner P350 WOODMAN

Магнето-маховик для бензопили Partner P350 WOODMAN

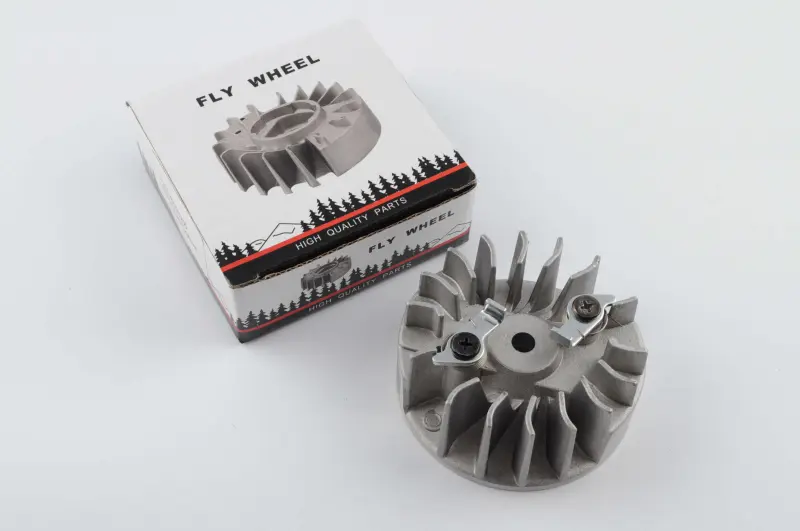

Деталь призначена для ремонту системи запалювання та пускового механізму бензопили Partner P350. У товарному каталозі вона має назву магнето, а за виконанням є маховиком із радіальними охолоджувальними лопатями, магнітним сектором і двома металевими зачепами ручного стартера. Така конструкція дає змогу одній деталі брати участь у запуску двигуна, утворенні імпульсу для іскри та створенні потоку повітря навколо циліндра.

Як працює деталь

Під час ривка за шнур зачепи стартера передають обертання маховику, а він провертає колінчастий вал. Після запуску двигуна маховик продовжує обертатися разом із валом. Магнітний сектор проходить біля модуля запалювання та створює умови для виникнення іскри на свічці в потрібний момент. Маса маховика накопичує частину енергії робочого ходу й допомагає колінчастому валу рівномірніше проходити проміжки між імпульсами згоряння.

Радіальні лопаті діють як крильчатка: під час обертання вони спрямовують повітря до циліндра. Тому цілісність лопатей важлива не лише для зовнішнього стану деталі. Сколи, деформація та забруднення каналів між лопатями можуть погіршувати повітряний потік і є приводом перевірити все місце встановлення. Два пускові зачепи мають вільно рухатися у своїх кріпленнях, надійно взаємодіяти зі стартером під час ривка та повертатися після запуску.

Що перевірити під час добору

• Модель пилки. Ця версія заявлена для Partner P350. Позначення моделі слід звірити з табличкою самої бензопили, адже близькі за назвою серії можуть мати інше виконання посадки та стартера.
• Посадкову частину. Порівняйте центральний отвір, профіль з'єднання з колінчастим валом, положення шпонкового паза та загальну висоту зі знятим маховиком.
• Пускові зачепи. Потрібен збіг їх кількості, форми, розташування та напрямку роботи з відповідною частиною ручного стартера.
• Габарити й лопаті. Зіставте зовнішній діаметр, висоту крильчатки, кількість і геометрію лопатей, щоб деталь не торкалася корпусу та напрямних повітря.
• Зону магніту. Положення магнітного сектора відносно котушки має відповідати штатній деталі; довільна зміна взаємного розташування компонентів запалювання неприпустима.

Встановлення та перевірка після ремонту

Перед монтажем очищують спряжені поверхні й оглядають колінчастий вал, шпонку, паз, кріпильну гайку, котушку та деталі стартера. Шпонка фіксує кутове положення маховика, тому пошкоджений паз або зім'ята шпонка можуть змістити момент іскроутворення. Маховик має сідати без перекосу та люфту; затягування кріплення і проміжок між магнітним сектором та модулем запалювання встановлюють за сервісними даними конкретної версії Partner P350.

Після складання спочатку перевіряють вільне обертання без торкання корпусу, потім роботу зачепів і повернення шнура стартера. Якщо іскри все ще немає, діагностику продовжують для всієї системи: перевіряють свічку, високовольтний провід, вимикач зупинки, котушку, проміжок і стан магнітного сектора. Заміна маховика доцільна за наявності тріщин, зламаних лопатей, пошкодження посадки чи пускових зачепів, а також несправності магнітної частини. Точне порівняння зі знятою деталлю до монтажу допомагає уникнути невідповідності між модифікаціями пилки.
