Корпус переднього підшипника роздавальної коробки Foton 240/244 AMG

Корпус переднього підшипника роздавальної коробки Foton 240/244 AMG утримує підшипник у потрібному положенні відносно вала та коробки. Від стану цієї опори залежить правильність посадки: новий підшипник не усуне люфт, якщо гніздо зношене або кріплення корпусу пошкоджене. Деталь потрібна для відновлення опори вала роздавальної коробки під час ремонту.

Будова та ознаки пошкодження

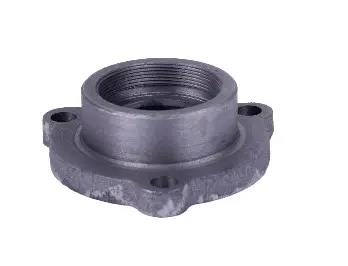

Корпус має циліндричний виступ, центральний отвір із внутрішньою різьбою та фланець із кріпильними отворами. Для встановлення мають збігатися посадкові поверхні й розташування кріплень. Фланець повинен щільно прилягати до відповідної площини, а центральна частина — підходити до сполучених деталей. Однакові зовнішні обриси ще не означають, що корпус можна встановити без перевірки розмірів.

Корпус замінюють через тріщини, відколи біля кріплень, зірвану різьбу, деформований фланець або зношене гніздо підшипника. Сліди провертання кільця в посадці потребують окремої перевірки. Гул, вібрація та люфт вала можуть супроводжувати пошкодження опори, проте за цими ознаками не можна визначити стан самого корпусу. Після розбирання перевіряють також підшипник і поверхні вала, з якими він контактує.

Як підібрати корпус

Зіставте зі знятою деталлю форму фланця, кількість і розташування кріпильних отворів, висоту циліндричного виступу та розміри центрального отвору. Перевірте діаметр і крок внутрішньої різьби, розміри гнізда та глибину встановлення підшипника. Розбіжність у цих параметрах може завадити складанню або змістити опору. Якщо стара посадка має виробіток, її розмір не варто використовувати як еталон: потрібне зіставлення зі сполученими деталями та вимогами до посадки.

Зверніть увагу на площину прилягання й спосіб ущільнення з’єднання. Під час розбирання зафіксуйте розташування прокладок, ущільнень і регулювальних деталей, якщо вони встановлені. Підбір лише за розміром підшипника не охоплює всіх відмінностей: різьба, кріплення або висота корпусу також мають відповідати місцю встановлення. Перевіряйте довжину кріпильних болтів, щоб вони притискали фланець, а не впиралися в дно отворів.

Що врахувати під час заміни

Знерухомте техніку та відкрийте доступ до корпусу відповідно до порядку розбирання роздавальної коробки. Спочатку приберіть бруд навколо з’єднання, щоб він не потрапив усередину. Знімаючи опору, підтримуйте сполучені деталі й зберігайте порядок розташування прокладок та регулювальних елементів. Не збивайте корпус ударами по валу та не пошкоджуйте площину, до якої прилягає фланець.

До складання перевірте підшипник на люфт, шум і заїдання, огляньте вал та ущільнення поруч з опорою. Деталі з пошкодженнями замінюють одночасно з корпусом, щоб не залишити причину повторного зношування. Під час установлення підшипника зусилля передають на кільце, яке садять у корпус або на вал, без навантаження через тіла кочення. Фланець має прилягати рівно: перекіс не усувають примусовим стягуванням болтами. Кріплення затягують рівномірно з моментом, визначеним документацією техніки.

Після складання перевірте, чи вільно обертається вал і чи немає заїдань, а під час пробної роботи проконтролюйте герметичність з’єднання. Невідповідна посадка або перекошена опора навантажують підшипник і вал, прискорюють зношування та можуть спричинити витік мастила. Якщо шум чи люфт залишилися, перевірте правильність складання; сильніше затягування кріплень не виправляє помилку підбору.
