Верстат для розклепування ланцюгів AMG з ручним важелем

Верстат для розклепування ланцюгів AMG потрібен для роз’єднання ланок: вичавний наконечник тисне на заклепку, а опора підтримує ланцюг у місці прикладання зусилля. Інструмент застосовують під час розбирання ланцюга для заміни пошкодженої ділянки або зміни довжини, якщо це дозволяє його конструкція. Щоб роз’єднати ланку без деформації пластин, потрібно точно сумістити наконечник із заклепкою та правильно розташувати опору.

Будова та керування

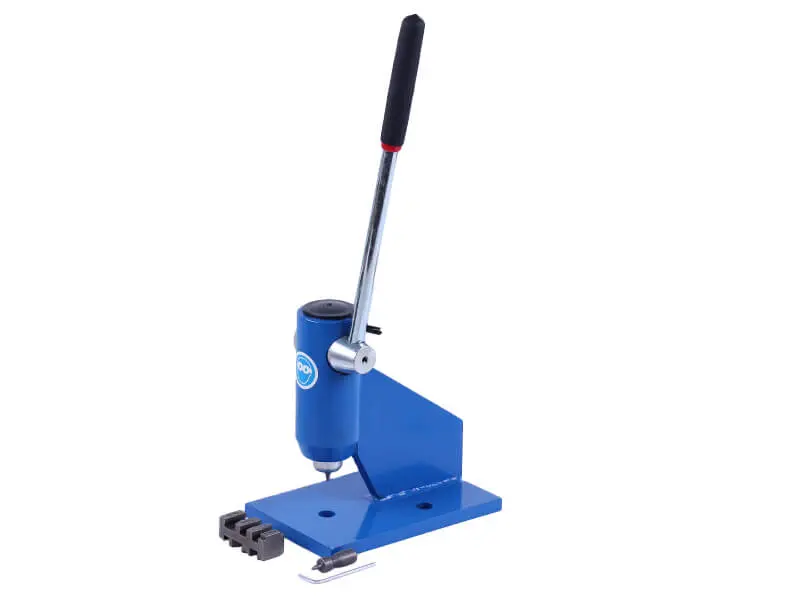

Верстат має основу з отворами для кріплення, вертикальний корпус, бічну підтримувальну пластину й довгий ручний важіль із чорною рукояткою. Під корпусом розташований вичавний наконечник. Натискання на важіль передає зусилля до заклепки. Закріплена основа утримує інструмент на місці, тому під час роботи можна стежити за положенням ланки, не притримуючи сам верстат.

Опора має підтримувати ланку біля заклепки й водночас залишати вільний простір для її виходу. Коли пластина лежить нерівно або наконечник тисне на край головки, зусилля спрямовується неправильно. Це може зігнути пластину, пошкодити сусідню ланку чи наконечник. Якщо ланцюг перекосився, спершу виправляють його положення, а вже потім продовжують натискання.

Як перевірити відповідність ланцюгу

Для підбору звіряють конструкцію ланцюга, розміри заклепки та форму ланки. Наконечник повинен відповідати заклепці, а опора — утримувати пластини без тиску на частини, що виступають. Перевіряють і простір під місцем вичавлювання: заклепка повинна виходити вільно, не впираючись в основу. Зовнішньої подібності двох ланцюгів недостатньо; знята ділянка або точне позначення ланцюга допоможуть перевірити його відповідність інструменту.

Ще до розбирання визначають спосіб подальшого з’єднання. Вичавлювання заклепки та утворення нового з’єднання потребують різних операцій. Для складання добирають з’єднувальні деталі, передбачені конструкцією ланцюга, і належний інструмент. Встановлювати вичавлену заклепку повторно можна лише тоді, коли це прямо дозволяє виробник ланцюга. Саме роз’єднання не означає, що старими деталями можна відновити початкову міцність з’єднання.

Підготовка до розклепування

Основу закріплюють на стійкій робочій поверхні, залишаючи місце для руху важеля та розміщення ланцюга. Ланцюг знімають із техніки й очищають біля потрібної ланки. Перед навантаженням перевіряють наконечник, опору та надійність кріплення верстата. Ланку встановлюють на опору, наконечник суміщають із центром заклепки й натискають на важіль плавно, спостерігаючи за її рухом. Якщо заклепка не зрушує, зупиняються та перевіряють центрування і передбачений конструкцією спосіб її фіксації.

Після роз’єднання оглядають отвори в пластинах, сусідні ланки та з’єднувальні деталі. Тріщини, деформація й пошкоджені посадкові місця означають, що відповідні частини потребують заміни. Видалення кількох ланок не усуває зношення розтягнутого ланцюга й не відновлює його придатність до роботи. У верстата перевіряють прямолінійність наконечника та стан його кінця: відколи, вигин або зім’ята поверхня заважають точно передавати зусилля. Такі пошкодження потрібно усунути до наступного використання.
