Котушка запалювання 4T CB125/150 TTG AMG-2

Котушка запалювання 4T CB125/150 TTG AMG-2 створює високу напругу, потрібну для іскри на свічці. Позначення 4T означає чотиритактний двигун. Справна котушка забезпечує роботу запалювання під час пуску та роботи мотора, щоб паливна суміш займалася від іскри. Для заміни несправної деталі потрібно звірити її електричне виконання, кріплення та спосіб під’єднання.

Будова та з’єднання

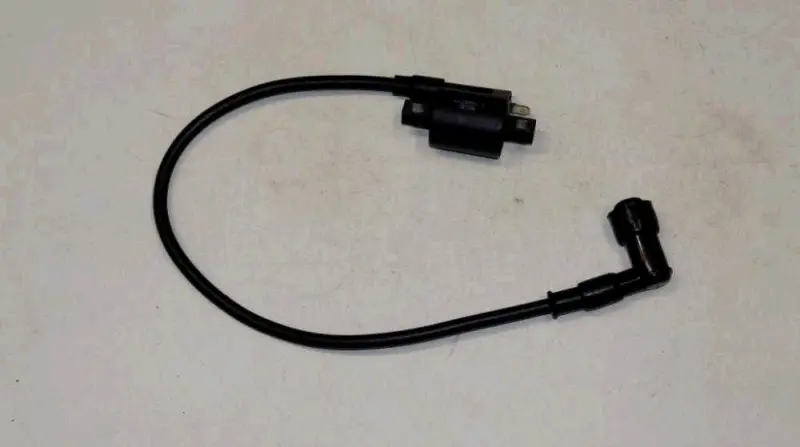

Котушка має чорний корпус, високовольтний провід і кутовий свічковий ковпачок. Через провід висока напруга надходить до свічки, а ковпачок з’єднує його з її контактним виводом. На корпусі є виступи для кріплення та контакт для приєднання проводки. Розташування цих частин визначає, чи стане котушка на штатне місце та чи вдасться прокласти провід без натягу й небажаних згинів.

Ознаки несправності

Котушку перевіряють, коли двигун важко запускається, працює з перебоями або виникають пропуски займання. Несправність може даватися взнаки після прогрівання, навіть якщо холодний мотор заводиться без труднощів. Тріщини корпусу, пошкодження ізоляції проводу, сліди пробою та слабке з’єднання зі свічкою — додаткові приводи оглянути деталь. Самі симптоми ще не підтверджують поломку котушки: причиною можуть бути свічка, контакти проводки чи інші частини системи запалювання.

Як підібрати заміну

Порівняйте позначення на знятій котушці, форму кріплень і відстань між ними, кількість та виконання контактів. Відповідність штатній системі запалювання перевіряють за документацією техніки. Однаковий вигляд корпусу не означає однакових електричних параметрів. Помилка в підборі може залишити двигун без іскри або спричинити нестабільну роботу, тому самого об’єму двигуна для вибору недостатньо.

Перевірте, як високовольтний провід проходитиме від котушки до свічки. Він має лежати вільно, не торкатися гарячих частин двигуна та не затискатися під облицюванням. Для кутового ковпачка потрібне місце біля свічки, а його з’єднання повинно відповідати її контактному виводу. Зіставте форму старого наконечника та спосіб посадки: нещільний контакт може спричиняти перебої навіть зі справною котушкою.

Заміна та перевірка

Вимкніть запалювання й дочекайтеся охолодження двигуна. Перш ніж знімати котушку, запам’ятайте розташування контактів і шлях прокладання проводу. Свічковий ковпачок знімайте за корпус, не тягнучи за сам провід. Від’єднайте проводку та звільніть кріплення. Нову котушку встановлюють на штатне місце й під’єднують за схемою техніки, після чого вкладають провід без різких перегинів і притискання сусідніми деталями.

Під час заміни огляньте свічку, роз’єми та з’єднання проводки. Окислення, забруднення або послаблені контакти можуть залишити ті самі симптоми після встановлення нової котушки. Зношену свічку замінюють, а пошкоджені з’єднання відновлюють. Після складання перевірте кріплення, щільність посадки ковпачка та роботу двигуна. Якщо перебої не зникли, продовжуйте перевірку запалювання, щоб знайти причину несправності й уникнути зайвої заміни справних деталей.
