Циліндро-поршнева група (ЦПГ) Suzuki LETS 50 Ø41, p-10 SEE VDK-3

Циліндро-поршнева група Suzuki LETS 50 Ø41, p-10 SEE VDK-3 призначена для заміни зношеної поршневої двигуна. Циліндр спрямовує рух поршня, а поршень разом із кільцями забезпечує стискання суміші та сприймає тиск газів під час згоряння. Стан цих деталей впливає на компресію, запуск і тягу. ЦПГ замінюють, коли зношення або пошкодження вже не дають змоги відновити роботу двигуна лише новими кільцями.

Будова та позначення

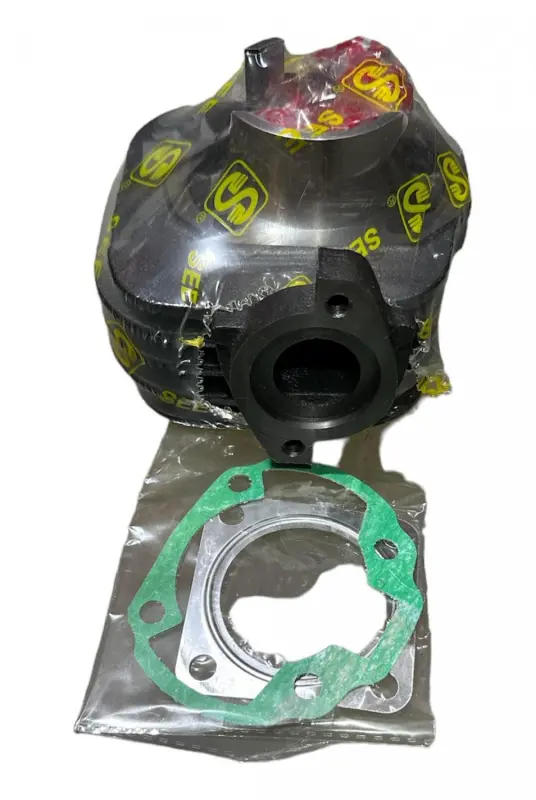

Циліндр має зовнішні ребра охолодження та бічний фланець із каналом і кріпильними отворами. Ребра збільшують поверхню відведення тепла, тому під час монтажу їх очищують, а штатні кожухи охолодження встановлюють на місце. До набору належать прокладки для ущільнення з’єднань циліндра. Позначення Ø41 означає діаметр 41 мм. Індекс p-10 збережено в назві товару; розмір поршневого пальця та його посадку перевіряють окремо.

Ознаки зношення

Поршневу варто перевірити, якщо двигун гірше запускається, втрачає тягу або компресію, працює зі стороннім стукотом чи зазнав прихоплення через перегрів. Після розбирання оглядають стінки циліндра, спідницю поршня, кільця та їхні канавки. Глибокі задири, пошкодження й помітне зношення є підставою виміряти деталі та визначити потребу в заміні. Самі лише проблеми із запуском не доводять несправність ЦПГ: їх оцінюють разом із результатами діагностики.

Як перевірити відповідність

Зіставте новий і знятий циліндри за посадкою в картер, висотою, розташуванням кріплень, формою каналів та бічного фланця. Перевірте суміщення з головкою циліндра й отворами прокладок. У поршня потрібно звірити діаметр, розмір пальця, відстань від осі пальця до днища, форму днища та розташування канавок кілець. Однаковий діаметр ще не означає повної відповідності: відмінності в геометрії можуть завадити складанню або порушити роботу двигуна.

Під час заміни огляньте поршневий палець, його стопорні кільця та підшипник верхньої головки шатуна, якщо він передбачений конструкцією. Люфт, задири й сліди перегріву на суміжних деталях потребують уваги, адже встановлення нової ЦПГ не усуває їхнього зношення. Прокладки мають збігатися за контуром та отворами й залишати канали відкритими. Завчасно підготуйте ущільнення та кріплення, які необхідно замінити за настановою до двигуна.

Монтаж і перевірка

Розбирайте поршневу на охолодженому двигуні, очистивши ділянку навколо циліндра. Захистіть отвір картера від бруду, залишків прокладок і дрібних деталей. Привалочні поверхні очищуйте так, щоб не пошкодити площини. Дотримуйтеся правильного напрямку встановлення поршня та положення кілець, змастіть поверхні тертя відповідною моторною оливою. Надягайте циліндр обережно: удари або надмірне зусилля можуть зламати кільце.

Кріплення затягуйте рівномірно, дотримуючись послідовності та моменту з настанови до конкретного двигуна. До запуску перевірте вільний рух поршня, надійність посадки стопорів пальця та герметичність з’єднань. Невідповідна геометрія поршня, перекошені кільця чи неправильно підібрані прокладки можуть спричинити втрату компресії, перегрів і задири. Після складання дотримуйтеся режиму припрацювання, визначеного виробником двигуна або комплекту.
