Циліндро-поршнева група (ЦПГ) Suzuki LETS 50 4T Ø39 VDK

Циліндро-поршнева група для Suzuki LETS 50 4T із позначенням діаметра Ø39 призначена для заміни циліндра та поршня чотиритактного двигуна. Циліндр спрямовує рух поршня, кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Через це з’єднання зусилля передається на колінчастий вал. Від стану ЦПГ залежать компресія, легкість запуску, витрата оливи й тяга. Позначення комплекту — VDK.

Що входить до набору

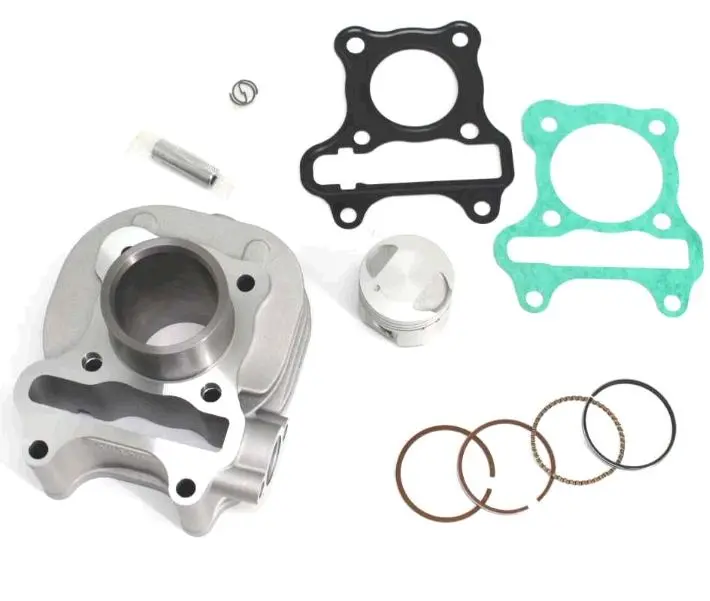

Комплект містить циліндр, поршень, поршневі кільця, поршневий палець, стопорні кільця пальця та дві прокладки. Корпус циліндра має зовнішні ребра, кріпильні отвори й бічний прохід для ланцюга газорозподілу. На днищі поршня є заглиблення, а на його бічній поверхні — канавки для кілець. Геометрія цих деталей визначає, як вони працюватимуть разом і як циліндр стикуватиметься з картером та головкою.

Ознаки зношення

Перевірити поршневу варто, якщо двигун втрачає тягу, гірше запускається, витрачає більше оливи або з вихлопу йде дим. Причиною можуть бути зношені кільця, порушення геометрії циліндра чи пошкодження поршня. Задири на стінках, пошкоджені канавки та сліди перегрівання також є приводом для огляду й вимірювань. Самих зовнішніх проявів недостатньо для рішення про заміну: низька компресія, наприклад, може бути пов’язана з негерметичністю клапанів.

Як перевірити відповідність

Позначення Ø39 означає діаметр 39 мм. Зіставте його з розмірами демонтованої ЦПГ та параметрами двигуна. Далі перевірте висоту циліндра, розміри частини, що входить у картер, розташування кріплень, форму проходу ланцюга та каналів. Для поршня мають значення діаметр і довжина пальця, висота його розташування, форма днища й розміри канавок під кільця. Збіг одного діаметра не забезпечує правильного положення поршня відносно головки.

Поршневі кільця підбирають за відповідністю циліндру та канавкам, враховуючи їхнє призначення. Кільце невідповідної товщини може затискатися або мати зайвий люфт у канавці. Прокладки звіряють за повним контуром і розташуванням усіх отворів: зміщення може порушити ущільнення чи перекрити канал. Для перевірки використовуйте позначення двигуна, зняті деталі та вимірювання, а не лише зовнішню подібність комплектів.

Монтаж і супутня перевірка

Перед складанням очищають поверхні прилягання, прибирають залишки прокладок і захищають картер від бруду. Поруч із циліндром оглядають головку, місце з’єднання шатуна з пальцем і привід газорозподілу. Якщо стара ЦПГ пошкоджена через перегрівання, нестачу мастила або забруднення, спочатку усувають причину. Заміна поршневої сама собою не усуває умови, які спричинили задири.

Кільця перевіряють за зазором у замку всередині циліндра та посадкою в канавках, дотримуючись вимог до двигуна. Під час монтажу враховують напрямок встановлення поршня й кілець, а після фіксації пальця перевіряють, чи повністю сіли стопорні кільця. Поверхні тертя змащують моторною оливою. Циліндр насувають обережно, без ударів, щоб не зламати кільця. Прокладки замінюють, кріплення затягують у належному порядку та з визначеним моментом. До запуску перевіряють фази газорозподілу й можливість вільно прокрутити двигун вручну; обкатку виконують за рекомендаціями для двигуна.
