Маточина колеса мотоблока 175N/180N (d-40, 7/9Hp) TTG AMG-4

Маточина колеса TTG для мотоблока 175N/180N з позначеннями d-40 та 7/9Hp з’єднує колесо з валом і передає йому обертання. Щільна посадка цього з’єднання потрібна для передавання тяги без люфту. Маточину замінюють, коли її посадковий отвір розбитий, кріплення пошкоджене або в корпусі з’явилися тріщини. Позначення 7/9Hp стосується потужності в кінських силах, проте самої потужності мотоблока для вибору деталі недостатньо: потрібно перевірити розміри та форму з’єднання.

Будова маточини

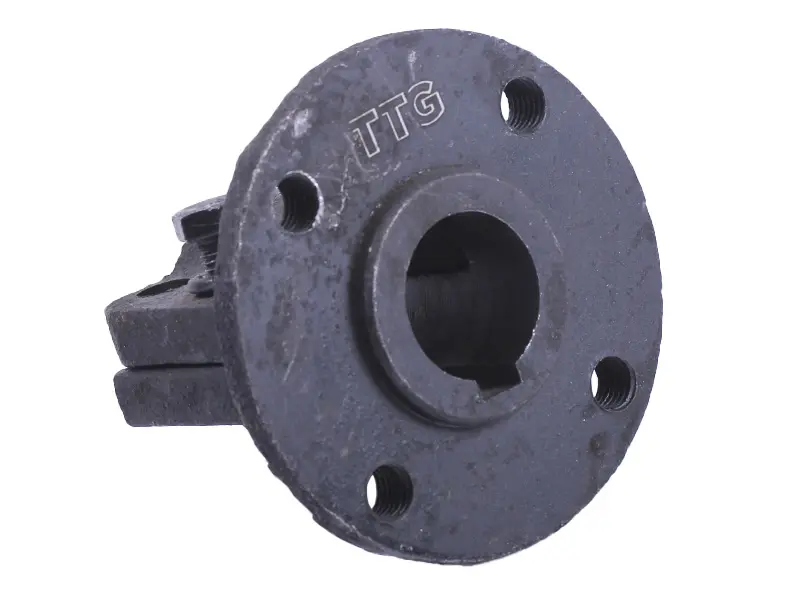

Круглий фланець має чотири різьбові отвори для кріплення колеса. У центрі розташований посадковий отвір із пазом, зі зворотного боку виступає втулкова частина. На фланці нанесено маркування TTG. Через центральну посадку маточина з’єднується з валом, а до фланця притискається колесо. Тому під час добору перевіряють обидва сполучення: відповідний отвір під вал ще не означає, що кріплення та положення колеса також збігатимуться.

Ознаки зношення

Маточину варто оглянути, якщо колесо має люфт відносно вала, чути стукіт під час зміни напрямку руху, послаблюються болти або виникає биття. Причина може бути й у суміжних деталях, тож після зняття колеса перевіряють фланець, різьбу, посадковий отвір і краї паза. Тріщини, деформовані отвори, зірвана різьба та розбитий паз свідчать про пошкодження з’єднання. Надмірне затягування болтів не відновить зношену посадку й може додатково пошкодити кріплення.

Як перевірити відповідність

Зіставте зі знятою маточиною діаметр і профіль центрального отвору, ширину та розташування паза, довжину втулкової частини й положення фланця відносно вала. Позначення d-40 використовуйте як орієнтир для порівняння позначень, а посадкові розміри перевірте вимірюванням. У кріпленні колеса мають збігатися кількість отворів, відстані між їхніми центрами, діаметр і крок різьби. Опорні поверхні повинні прилягати рівно, без перекосу та зазорів через невідповідну форму.

Перевірте також спосіб фіксації маточини на валу та виліт колеса після встановлення. Невідповідна довжина посадки чи зміщений фланець можуть змінити колію, завадити штатному кріпленню або спричинити торкання сусідніх деталей. Довжину болтів узгоджують із глибиною різьбових отворів: болт, що вперся в дно, не забезпечує належного притискання колеса. Не намагайтеся стягнути несумісні деталі болтами або прибрати ними зазор між валом і маточиною.

Заміна та контроль з’єднання

Зупиніть двигун, унеможливте випадковий запуск і надійно встановіть мотоблок на опори, щоб розвантажити колесо. Зніміть колесо та фіксатори маточини. Якщо конструкція має шайби й дистанційні деталі, збережіть порядок їхнього розташування. Очистьте вал від забруднень, огляньте посадкову поверхню, паз і шпонку, якщо вона застосовується. Пошкоджені болти, зношені фіксатори та розбиту шпонку замінюють разом із маточиною; дефекти посадки на самому валу також потрібно усунути.

Посадіть маточину в штатне положення без ударів по фланцю. Прикрутіть колесо, підтягуючи болти навхрест у кілька проходів, а момент затягування оберіть за документацією мотоблока. Переконайтеся, що немає люфту, перекосу й торкання суміжних деталей під час обертання. Після нетривалої роботи з невеликим навантаженням повторно перевірте кріплення. Якщо з’явилися стукіт або зміщення, перевірте посадку та фіксацію маточини до подальшої роботи.
