Форсунка в зборі для мотоблока 195N (12 к.с.) TTG AMG-4

Форсунка в зборі TTG AMG-4 призначена для мотоблока 195N (12 к.с.). Вона впорскує паливо в камеру згоряння та розпилює його на дрібні краплі. Від правильного розпилення залежать запуск двигуна, рівномірність його роботи та здатність працювати під навантаженням. Для заміни потрібна форсунка з відповідними посадкою, приєднаннями й параметрами впорскування.

Будова та ознаки несправності

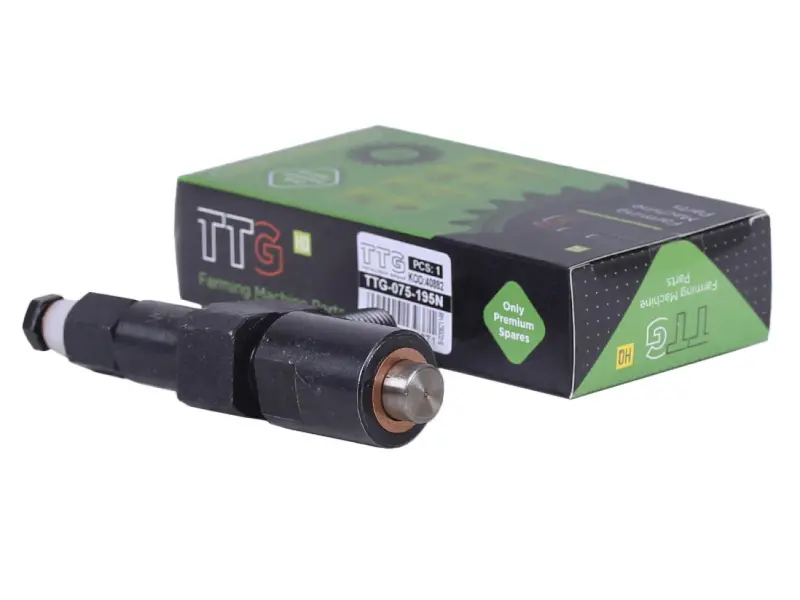

Форсунка постачається як зібрана деталь із видовженим корпусом, гранями під інструмент і виступною торцевою частиною. Усередині працюють запірний механізм та розпилювач. Вони мають забезпечувати впорскування в потрібний момент і припиняти подачу без підтікання. Забруднення, зношення сполучених поверхонь та втрата герметичності порушують цю роботу.

Перевірка потрібна, коли двигун гірше запускається, працює нерівномірно, сильніше димить або втрачає тягу за звичного навантаження. Ці ознаки можуть мати й інші причини, тож замінювати форсунку лише за поведінкою двигуна недоцільно. На випробувальному стенді перевіряють розпилення, чіткість спрацьовування та герметичність після завершення впорскування.

Як перевірити відповідність

Порівняйте зі знятою форсункою форму корпусу, кріплення, посадкову частину й розташування паливних приєднань. Окремо звірте різьбу, виступ розпилювача та місце ущільнення. Від цього залежить правильне встановлення в головці двигуна. Паливна трубка має приєднуватися без перекосу та натягування, а корпус — сідати на своє місце без примусового притискання кріпленням.

Для підбору потрібні також позначення двигуна та дані про штатну форсунку. Тиск відкриття й вимоги до розпилення звіряють із документацією двигуна або перевіряють у майстерні з обслуговування дизельної паливної апаратури. Зовнішня подібність не визначає цих параметрів. Помилка з посадкою чи виступом розпилювача може спричинити негерметичність і неправильне впорскування.

На що зважати під час заміни

Перед розбиранням двигун зупиняють і дають йому охолонути. Ділянку навколо форсунки очищають, щоб бруд не потрапив у посадковий отвір та відкриті паливні з’єднання. Від’єднаний паливопровід захищають від забруднення. Зняту форсунку залишають для порівняння, а ущільнення виймають і перевіряють, чи не залишилося воно всередині посадкового місця.

Разом із форсункою оглядають поверхню під ущільнення, кріплення та з’єднання паливної трубки. Пошкоджене ущільнення замінюють відповідним до вимог двигуна. Нове не встановлюють поверх старого: це змінює посадку деталі. Корпус ставлять рівно, дотримуючись передбачених порядку та моменту затягування. Гайкою не слід підтягувати до форсунки трубку, яка не збігається з приєднанням.

Після складання повітря з паливної системи видаляють у спосіб, передбачений для двигуна. Далі перевіряють герметичність з’єднань, запуск, рівномірність роботи та димність. Місце витоку під тиском не шукають пальцями, оскільки струмінь палива може травмувати шкіру. Якщо підтікання немає, а робота двигуна не вирівнялася, потрібна перевірка форсунки та параметрів упорскування; сильніше затягування кріплення цього не виправить.
