Форсунка в зборі для мотоблока 188D AMG-3

Форсунка в зборі для мотоблока 188D подає паливо до камери згоряння та розпилює його. Від якості розпилення залежать запуск двигуна, рівність його роботи й здатність працювати під навантаженням. Її підбирають для заміни форсунки цілком, звіряючи кріплення, посадку, розпилювач і приєднання паливної трубки зі знятою деталлю.

Будова та робота

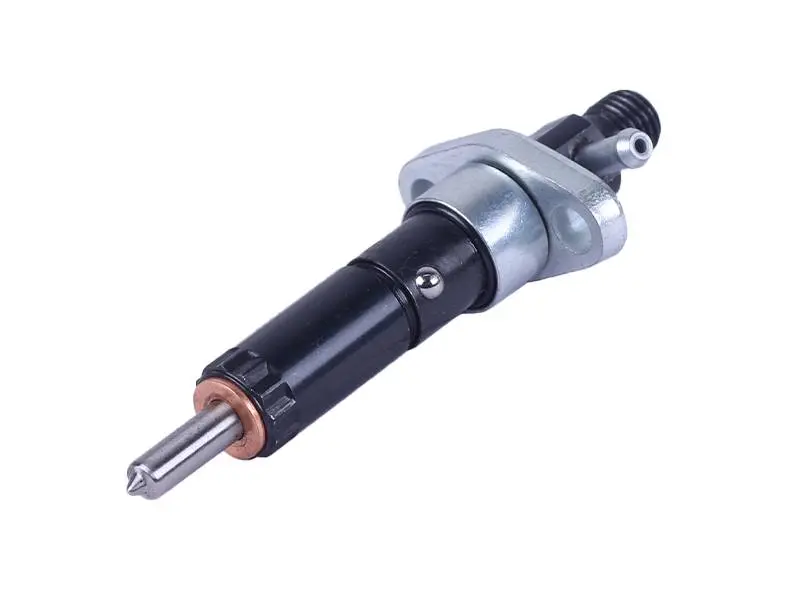

Форсунка має видовжений корпус, виступний наконечник розпилювача та фланець із двома отворами для кріплення. На іншому кінці розташовані різьбове приєднання й бічний штуцер. Біля переходу корпусу до виступної частини розпилювача є кільце. За цими деталями можна порівняти геометрію, проте однакова форма корпусу ще не означає відповідності вимогам двигуна.

Під час роботи форсунка має забезпечувати належний розпил і припиняти подачу без підтікання крізь розпилювач. Забруднення та зношення його деталей здатні порушити форму факела й герметичність. Паливо тоді згоряє гірше, двигун працює нерівномірно, витрата може зростати. Підставою для заміни є пошкодження корпусу чи приєднань або несправність, встановлена під час перевірки.

Ознаки несправності

Ускладнений запуск, димний вихлоп, перебої та втрата тяги під навантаженням — привід перевірити паливну апаратуру. Ці прояви можуть мати різні причини, тому міняти форсунку лише через один із них недоцільно. На стенді перевіряють якість розпилення, герметичність і тиск відкриття та порівнюють результати з вимогами двигуна. Якщо паливо з’являється біля з’єднань, оглядають також ущільнення й прилеглі посадкові поверхні.

Як підібрати заміну

Почніть із позначення двигуна та маркування демонтованої форсунки. Зіставте форму фланця, розташування кріпильних отворів, посадковий діаметр корпусу, довжину виступної частини розпилювача та спосіб ущільнення. Перевірте різьбу вхідного з’єднання, положення бічного штуцера й напрямок підведення паливної трубки. Трубка має приєднуватися без перекосу або натягу; кріпленням не можна примусово дотягувати невідповідну деталь до посадкового місця.

Тиск відкриття та параметри розпилення мають відповідати конкретному двигуну. Їх не визначають за зовнішньою подібністю форсунок. Неправильна довжина наконечника або посадка змінює положення розпилювача в камері згоряння, а невідповідні робочі параметри порушують подачу палива. Тому можливість закріпити форсунку на двигуні сама по собі не підтверджує правильності підбору.

На що зважати під час установлення

Заміну виконують на зупиненому й охололому двигуні. Спочатку очищають місце навколо форсунки, щоб бруд не потрапив усередину під час розбирання. Від’єднані паливні з’єднання закривають від забруднення. Після демонтажу перевіряють стан посадкового місця, кріплення, паливної трубки та її кінців. Старе ущільнення потрібно прибрати повністю: два кільця, встановлені одне поверх одного, змінюють глибину посадки й заважають належному притисканню.

Для складання використовуйте відповідне ущільнення, а кріплення затягуйте в порядку та з моментом, установленими для двигуна. За потреби налаштування форсунки перевіряють на стенді до монтажу. Після складання видаляють повітря з паливної системи за інструкцією двигуна, перевіряють герметичність з’єднань і рівномірність роботи. Не перевіряйте розпил відкритим струменем і не наближайте руки до з’єднань під тиском: для такої перевірки потрібне спеціальне обладнання.
