Форсунка в зборі для мотоблока 195N (15Hp) TTG AMG-2

Форсунка в зборі TTG для мотоблока 195N (15Hp) впорскує паливо в камеру згоряння та розпилює його. Якість розпилення впливає на запуск двигуна, рівномірність роботи й тягу під навантаженням. Форсунку замінюють цілком, якщо перевірка підтвердила несправність і для ремонту обрано встановлення зібраного вузла.

Будова та призначення

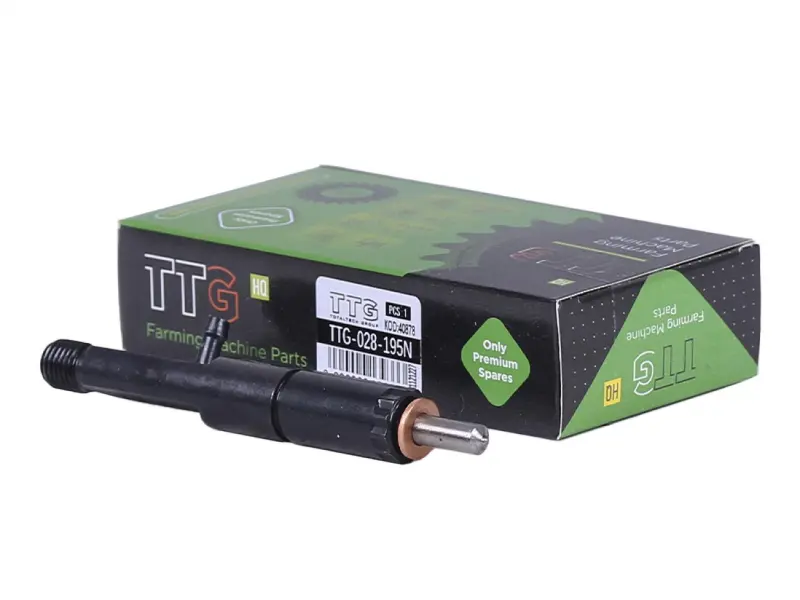

Деталь має видовжений корпус із різьбовим приєднанням, бічним штуцером і наконечником розпилювача, що виступає з корпусу. Під час підбору ці ділянки порівнюють зі знятою форсункою: посадка має збігатися, а паливні трубки повинні приєднуватися без перекосу та натягу. Виконання в зборі дає змогу замінити форсунку цілком, але перевірка її роботи й налаштування залишається частиною встановлення.

Справний розпилювач відкривається за потрібного тиску й після впорскування припиняє подачу без підтікання. Забруднення та зношення сполучених поверхонь порушують цей процес: паливо гірше розпилюється, згоряння стає менш ефективним. Наслідками можуть бути нестійка робота та збільшення витрати палива. Потребу в заміні визначають за результатами перевірки, а не лише за поведінкою двигуна.

Ознаки для діагностики

Форсунку варто перевірити, якщо двигун важко запускається, працює нерівномірно, втрачає тягу, сильніше димить або з'являється незвичний стукіт. Ці прояви не є однозначним підтвердженням її несправності, оскільки можуть мати інші причини. Стендова перевірка показує тиск початку впорскування, якість розпилення та герметичність після припинення подачі. Вона допомагає визначити, чи справді потрібна заміна.

Як перевірити відповідність

Зіставте форму й довжину корпусу, посадкову частину, спосіб кріплення та розташування штуцерів. Окремо звірте різьбу паливного з'єднання, виступання наконечника й місце встановлення ущільнення. Трубка має приєднуватися в штатному положенні. Подібний вигляд не виключає відмінностей у посадці або налаштуванні, тому одного позначення двигуна недостатньо для перевірки всіх з'єднань.

Потрібний тиск початку впорскування звіряють із документацією двигуна, а фактичний — перевіряють на стенді. Невідповідне налаштування змінює умови подачі палива. Помилка в посадці також впливає на положення розпилювача в камері згоряння. Не підганяйте форсунку додатковими шайбами та не переробляйте кріплення, щоб приховати невідповідність розмірів.

Що врахувати під час встановлення

Спочатку очистьте місце навколо форсунки та паливних з'єднань. Від'єднавши трубки, закрийте відкриті отвори від пилу й бруду. Перевірте стан трубки, кріплення та посадкової поверхні. Пошкодження на цих ділянках можуть спричинити витік і після встановлення справної форсунки, тому їх потрібно усунути до складання.

Вийміть старе ущільнення з посадкового місця та підберіть нове відповідно до вимог двигуна. Якщо залишити стару шайбу під новою, положення наконечника зміниться. Встановлюйте корпус без перекосу, дотримуючись передбаченого моменту затягування кріплення та з'єднань. Не підтягуйте трубку до штуцера силою: вона має підходити до нього без вимушеного згинання.

Після складання видаліть повітря з паливної системи способом, передбаченим для двигуна, і перевірте герметичність з'єднань. Не шукайте струмінь палива під високим тиском рукою; розпилення перевіряють на спеціальному обладнанні. Якщо двигун і далі димить або працює нерівно, потрібна повторна діагностика, а не довільна зміна налаштування форсунки.
