Ролик натягувача ременя генератора мотоблока 190N/195N (12/15Hp) TTG AMG-4

Ролик натягувача ременя генератора мотоблока 190N/195N (12/15Hp) TTG AMG-4 підтримує натяг ременя у приводі генератора. Він спрямовує ремінь і допомагає зберігати його контакт зі шківами під час роботи. За слабкого натягу ремінь може проковзувати, свистіти та нерівномірно передавати обертання. Надмірний натяг перевантажує опори обертових деталей, тож заміна зношеного ролика має супроводжуватися правильним регулюванням привода.

Будова та ознаки зношення

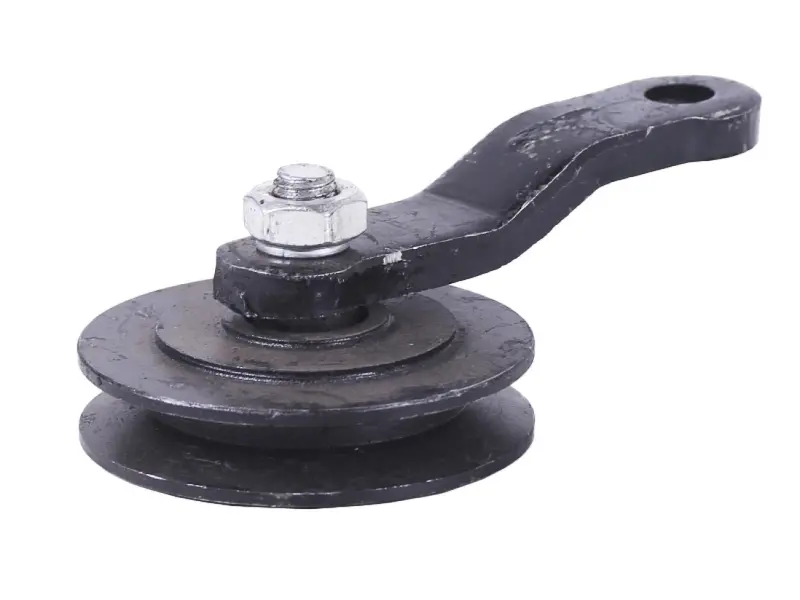

Ролик має канавку по колу між бортами та закріплений на вигнутому важелі. На вільному кінці важеля є отвір для кріплення, а в центрі ролика розташоване осьове кріплення з гайкою. Для встановлення мають значення не лише розміри самого ролика, а й вигин важеля та розташування отвору. Вони визначають, де проходитиме ремінь відносно шківів і чи вистачить місця для регулювання натягу.

Натягувач перевіряють, якщо з його боку з’являються сторонні звуки, ролик обертається із заїданням, має відчутний люфт або биття. Причинами заміни також стають тріщини, деформація важеля, пошкодження бортів канавки та розбите кріпильне отвір. Коли ремінь зміщується вбік або стирається лише з одного краю, варто перевірити взаємне положення ролика і шківів. Свист сам по собі не доводить несправність ролика: його може спричиняти зношений або неправильно натягнутий ремінь.

Як підібрати заміну

Зіставте зі знятою деталлю зовнішній діаметр і ширину ролика, форму та ширину канавки, діаметр отвору кріплення. На важелі порівняйте вигин, відстань між віссю ролика й отвором, а також зміщення вбік. Однаковий діаметр роликів ще не означає, що вони встановляться однаково: інша геометрія важеля може відвести ремінь від потрібної лінії або зменшити діапазон регулювання. Порівнювати зручніше, розташувавши обидві деталі однаково відносно кріплення.

Перевірте й осьове кріплення та проміжки до сусідніх деталей. Ролик після затягування має вільно обертатися, а ремінь — рухатися своєю доріжкою, не зачіпаючи важіль чи нерухомі частини. Підгинання важеля або додавання випадкових шайб для усунення розбіжностей може створити перекіс. Наслідками стають прискорене стирання ременя, нестійкий натяг і послаблення кріплення.

Заміна та контроль роботи

Роботу починають на зупиненому двигуні, унеможлививши випадковий запуск. Послаблюють натяг ременя та запам’ятовують порядок розташування кріплень, втулок і шайб старого натягувача, якщо вони використані. Після зняття очищають місце встановлення й оглядають його на зношення. Новий ролик закріплюють зі збереженням штатного розташування деталей. Зусилля затягування та потрібний натяг ременя визначають за настановою до техніки.

Разом із натягувачем оглядають ремінь: тріщини, розшарування та пошкоджені краї є підставою для його заміни. На сусідніх шківах перевіряють чистоту й стан канавок, а зношений кріпіж замінюють. Після складання переконуються, що ролик обертається без заїдань і ремінь не перекошений. Далі повертають захисні кожухи та коротко перевіряють роботу привода. Якщо зберігаються свист, биття або зміщення ременя, двигун зупиняють і знову перевіряють кріплення, положення ролика та регулювання.
