Ролик натяжителя ремня генератора мотоблока 190N/195N (12/15Hp) TTG AMG-4

Ролик натяжителя ремня генератора мотоблока 190N/195N (12/15Hp) TTG AMG-4 служит для поддержания натяжения ремня в приводе генератора. Он направляет ремень и помогает сохранять его контакт со шкивами. При недостаточном натяжении ремень может проскальзывать, свистеть и передавать вращение с перебоями. Чрезмерная натяжка увеличивает нагрузку на опоры вращающихся деталей, поэтому исправный ролик должен работать вместе с правильно отрегулированным приводом.

Конструкция и причины замены

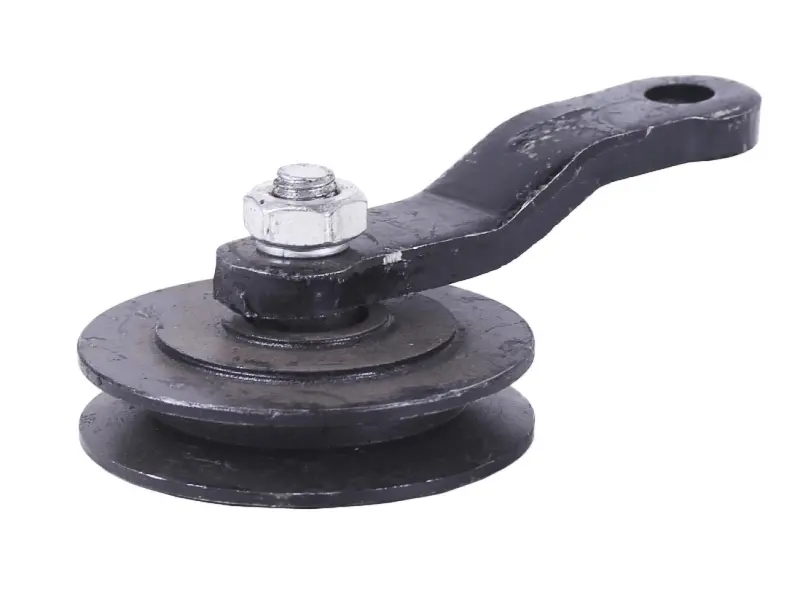

Ролик имеет окружную канавку между бортами и установлен на изогнутом рычаге. На свободном конце рычага расположено крепёжное отверстие, в центре ролика — осевое крепление с гайкой. При подборе учитывают весь узел: форму рычага, расположение отверстия и положение канавки относительно крепления. От этих признаков зависит, встанет ли ролик на штатное место и сохранится ли правильная линия хода ремня.

Повод для проверки — нарастающий шум со стороны натяжителя, заедание при вращении, заметный люфт или биение ролика. Также осматривают края канавки, рычаг и крепёжное отверстие: сколы, трещины, деформация и выработка мешают нормальной работе привода. Если ремень уходит в сторону или быстро изнашивается по одному краю, причину ищут в положении ролика и шкивов. Один только свист ещё не означает, что нужен новый натяжитель: сначала проверяют состояние ремня и его регулировку.

Что сверить со снятой деталью

Сравните наружный диаметр и ширину ролика, профиль и ширину канавки, диаметр крепёжного отверстия. У рычага проверьте изгиб, расстояние от оси ролика до отверстия и боковое смещение. Даже при одинаковом диаметре разная форма рычага может сместить ремень относительно шкивов или ограничить ход регулировки. Полезно сопоставлять детали в одинаковом положении, ориентируя их по креплению.

Отдельно сверьте осевое крепление и зазоры до соседних деталей. После установки ролик должен свободно вращаться, а ремень — идти по предусмотренной дорожке без касания рычага и неподвижных частей. Не стоит исправлять несовпадение случайными шайбами или изгибанием рычага: такое смещение способно вызвать перекос, ускоренный износ ремня и ослабление крепления.

Установка и проверка

Замену выполняют при остановленном двигателе, исключив случайный запуск. Ослабляют натяжение ремня и запоминают расположение крепежа, втулок и шайб снятого узла, если они применены. После демонтажа очищают место крепления и проверяют его на выработку. Новый ролик устанавливают с сохранением штатного расположения деталей; усилие затяжки и натяжение ремня выбирают по руководству к технике.

Одновременно осматривают ремень на трещины, расслоение и повреждения кромок, а канавки соседних шкивов — на износ и загрязнение. Повреждённый ремень меняют вместе с роликом, изношенный крепёж также заменяют. После сборки проверяют свободное вращение и отсутствие перекоса, затем возвращают защитные кожухи и проводят короткую проверку работы. Если остаются свист, биение или боковое смещение ремня, двигатель останавливают и повторно проверяют установку и натяжение.
