Кришка куліс КПП Shifeng 240 AMG

Кришка куліс КПП Shifeng 240 AMG закриває ділянку коробки передач із механізмом вибору передач. Вона утворює зовнішню межу цієї частини коробки та разом з ущільненням стику допомагає захистити внутрішній простір від забруднень. Щоб заміна стала на своє місце, потрібно звірити не лише обриси кришки, а й отвори, посадкові ділянки та поверхню прилягання.

Будова та підстави для заміни

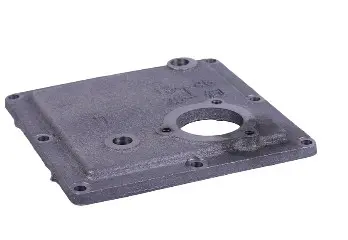

Деталь має прямокутний контур із заокругленими кутами, великий круглий отвір, низку менших отворів і підвищення навколо окремих отворів. Їхнє взаємне розташування визначає, чи вдасться поєднати кришку з корпусом і суміжними деталями механізму перемикання. Однакової зовнішньої форми для правильного підбору недостатньо.

Кришку замінюють у разі тріщин, відколів біля кріплень, пошкодження посадкових ділянок або викривлення площини прилягання. Сліди оливи вздовж стику — привід перевірити і саму кришку, і ущільнення. Підтікання може виникати через послаблене кріплення чи дефект поверхні корпусу, тому спочатку слід установити причину. Заміна справної кришки не усуне пошкодження на суміжній деталі.

До тріщин і деформації можуть призвести удар, перекіс під час складання або надмірне затягування болтів. Оглядаючи зняту деталь, приділіть увагу краям отворів та місцям, через які вона притискається до корпусу. Намагання зупинити підтікання сильнішим затягуванням за наявності тріщини може лише збільшити її. Туге перемикання передач також потребує перевірки механізму: лише за цим симптомом визначати несправність кришки не можна.

Як перевірити відповідність

Зіставте стару та нову кришки за контуром, кількістю кріпильних отворів і відстанями між їхніми центрами. Перевірте розташування великого круглого отвору, товщину в місцях притискання та форму посадкових ділянок. Зміщення отворів завадить сумістити кріплення, а відмінність висоти може вплинути на положення деталей, які прилягають до кришки або проходять крізь неї.

Не оминайте внутрішній бік: виступи й заглиблення мають відповідати знятій деталі та залишати місце для руху механізму. Старі ущільнення зручно зберегти як зразок для підбору нових. Якщо до кришки приєднані інші деталі, перевірте їхні посадки та спосіб кріплення. Пошкоджені болти, зношені ущільнення й дефектні суміжні деталі варто виявити до складання, поки до них є доступ.

На що зважати під час монтажу

Очистьте поверхні навколо кришки до її зняття, щоб бруд не потрапив усередину коробки. Зафіксуйте положення деталей механізму, які доведеться від'єднати. Прибираючи залишки ущільнення, бережіть площини прилягання від подряпин. Після розбирання огляньте поверхню корпусу, різьбу кріплень і доступні деталі перемикання. Тип ущільнення та спосіб його встановлення мають відповідати будові з'єднання й вимогам ремонтного керівництва.

Кришка повинна ставати без перекосу та силового притискання. Якщо вона впирається, з'ясуйте, що заважає, замість того щоб стягувати з'єднання болтами. Затягуйте кріплення рівномірно, з дотриманням установлених для техніки послідовності та моменту. Після складання перевірте вільний хід важеля, увімкнення передач і герметичність стику. Невідповідна кришка або помилка монтажу можуть спричинити підтікання, пошкодження ділянок біля кріплень чи перешкоди руху механізму перемикання.
