Кришка корпусу права «трьохлимонник» Shifeng 240 AMG

Права кришка корпусу «трьохлимонник» Shifeng 240 AMG закриває бічний отвір корпусу та утворює зовнішню стінку механізму. Її замінюють, коли пошкоджено саму деталь, порушено прилягання до корпусу або зруйновано місця кріплення. Щоб підібрати кришку, потрібно зіставити бік встановлення, обриси та отвори. Самої назви техніки для перевірки посадки недостатньо.

Будова кришки

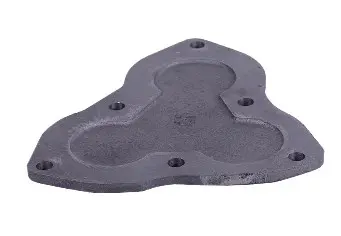

Деталь має фігурний контур із трьома округлими виступами та шістьма кріпильними отворами по периметру. На широкій поверхні є рельєфні ділянки. Край має прилягати до корпусу по всій площині з’єднання, а отвори — точно збігатися з місцями кріплення. Назва «трьохлимонник» допомагає знайти потрібний тип кришки, проте для остаточного вибору варто користуватися знятим зразком.

Ознаки пошкодження

Кришку оглядають на наявність тріщин, відколів уздовж краю, деформації площини прилягання та пошкоджень біля отворів. Ділянки навколо кріплення можуть постраждати від надмірного чи нерівномірного затягування. Якщо на стику з’являється олива, спочатку визначають місце її витікання. Зношене ущільнення або пошкоджена поверхня самого корпусу також можуть порушувати герметичність, навіть коли кришка ціла.

Як перевірити відповідність

Прикладіть зняту деталь для порівняння зовнішнього контуру, кількості отворів та їхнього розташування. Зіставте міжцентрові відстані й товщину краю біля кріплень. Огляньте внутрішній бік: значення мають глибина порожнин і розташування виступів, якщо вони є на старій кришці. Усередині повинно залишатися достатньо місця для деталей механізму, тому подібні зовнішні обриси ще не підтверджують правильну посадку.

Правий бік визначайте за місцем кришки на техніці, а не за її положенням на столі. Стару деталь зручно залишити до завершення складання: вона допоможе перевірити посадку, кріплення та форму ущільнення. Невідповідність отворів спричиняє перекіс, а помилка у внутрішній геометрії може заважати руху деталей у корпусі. Такі розбіжності не усувають сильнішим затягуванням болтів.

Підготовка та встановлення

До розбирання очистіть ділянку навколо стику, щоб бруд не потрапив у відкритий корпус. Якщо всередині є олива, підготуйте порожнину до відкриття за порядком обслуговування техніки. Знімайте кришку обережно, без ударів по краю та без забивання інструмента між поверхнями прилягання. Подряпини й забоїни на стику можуть стати причиною подальшого підтікання.

Приберіть залишки старого ущільнення та перевірте стан поверхні корпусу, різьби й кріплень. Пошкоджені болти та ущільнювальні деталі замініть відповідними до конструкції. Збережіть передбачений спосіб ущільнення з’єднання: товстим шаром герметика не виправляють деформовану площину або неправильну посадку.

Спочатку встановіть кришку на місце й наживіть усі болти від руки. Вона має ставати без примусового стягування; розточувати отвори для суміщення не слід. Затягуйте кріплення поступово та рівномірно, дотримуючись зусилля, наведеного в документації техніки. Після складання перевірте прилягання країв і відсутність перешкод для роботи механізму. Після першого запуску огляньте стик на сліди витікання оливи.
