Кришка корпусу ліва (трьохлимонник) Shifeng 240 AMG

Ліва кришка корпусу «трьохлимонник» для Shifeng 240 закриває бічний отвір корпусу та захищає його внутрішній простір від забруднень. Її замінюють, коли пошкоджена сама кришка або порушене прилягання до корпусу. Позначення AMG збережено в назві. Для підбору звіряють обриси знятої деталі, розміщення кріплень і форму внутрішньої поверхні.

Будова кришки

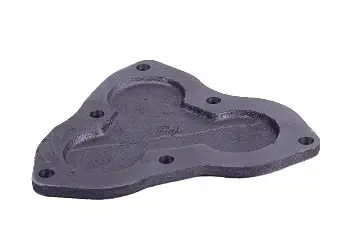

Деталь має фігурний контур із трьома округлими виступами, заглиблення з внутрішнього боку та шість кріпильних отворів по периметру. Навколо заглиблень проходить спільна крайка, яка прилягає до корпусу. Кришка має точно відповідати посадковому місцю: схожих обрисів замало, якщо отвори зміщені або внутрішня поверхня відрізняється за формою.

Щільність прилягання залежить від стану крайки та площини стику. Відколи, тріщини біля отворів і деформація заважають рівномірно притиснути деталь. Якщо з’єднання має ущільнення, пошкоджена поверхня може спричинити втрату герметичності навіть після встановлення нового ущільнювального матеріалу.

Ознаки пошкодження

Кришку варто оглянути після удару, за появи тріщини, відколу або деформації. Особливої уваги потребують місця під головками кріплень: надмірне затягування чи встановлення з перекосом створюють там зайве навантаження. Пошкоджені отвори також є приводом перевірити, чи вдається надійно та рівномірно притиснути кришку.

Якщо корпус містить мастило, сліди його витікання вздовж стику можуть свідчити про проблему з кришкою, ущільненням або кріпленням. Потрібно оглянути обидві поверхні з’єднання, а не обмежуватися заміною однієї деталі. Спроба прибрати протікання сильнішим затягуванням за наявності тріщини чи нерівної крайки може пошкодити кришку й різьбу в корпусі.

Перевірка відповідності

• Зіставте ліве розташування та форму кожного з трьох округлих виступів.
• Перевірте кількість і діаметр отворів, а також відстані між ними.
• Порівняйте загальні розміри, товщину крайки та площину прилягання.
• Звірте внутрішні заглиблення й зазори до деталей усередині корпусу.
• Визначте спосіб ущільнення стику та огляньте відповідну поверхню корпусу.

Зняту кришку спочатку очищають, щоб залишки ущільнення не заважали порівнянню. Обидві деталі розташовують однаково та перевіряють збіг контуру й отворів. Внутрішня форма також має значення: кришка повинна ставати на місце без натиску та контакту з частинами механізму. Розточування отворів не виправляє невідповідності посадкових поверхонь.

Заміна без перекосу

Перед зняттям очищають корпус навколо кришки, щоб не занести бруд усередину. З відкритої поверхні обережно прибирають залишки старого ущільнення, не дряпаючи площину стику. Перевіряють різьбу, стан кріплень і прилеглі ділянки корпусу. Разом із кришкою замінюють пошкоджені болти та зношене ущільнення, якщо воно передбачене конструкцією.

Кришку прикладають до посадкового місця без зусилля й спочатку наживляють усі кріплення. Далі їх підтягують поступово, у кілька проходів, щоб деталь прилягала рівномірно. Вимоги до герметизації та моменту затягування беруть для механізму, який обслуговують. Після складання перевіряють стик, а для корпусу з мастилом — відсутність протікання. Помилка в підборі загрожує нещільним приляганням, пошкодженням кріплень або контактом кришки з внутрішніми деталями.
