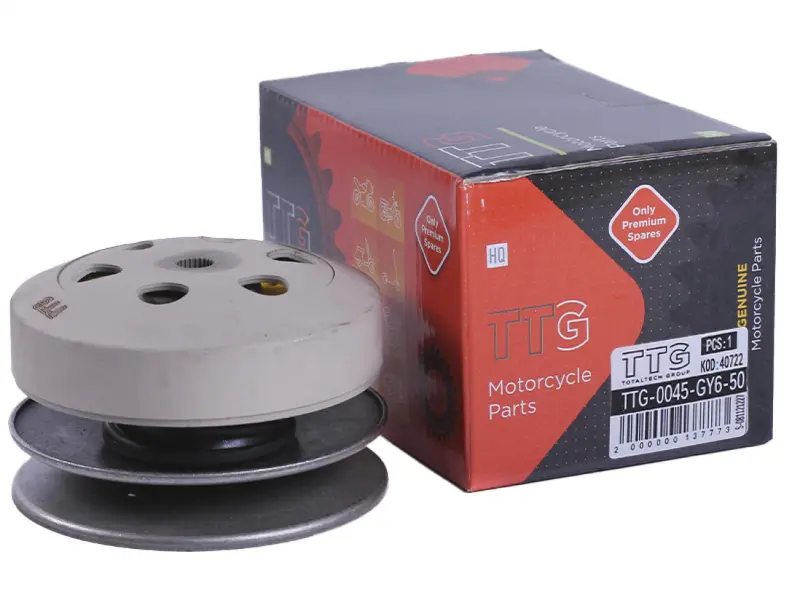

Варіатор задній з барабаном для 4T GY6 50, Honda DIO AF34 TTG AMG-3

Задній варіатор із барабаном TTG AMG-3 для 4T GY6 50, Honda DIO AF34 працює у веденій частині ремінної трансмісії скутера. Разом із переднім варіатором він змінює передатне відношення: під час розгону та зміни навантаження ремінь переходить на інший радіус між щоками шківа. Барабан є частиною відцентрового зчеплення — його внутрішня поверхня контактує з колодками зі зростанням обертів двигуна. Справність цих деталей впливає на плавність рушання та передавання тяги до редуктора.

Будова та ознаки зношення

Виконання з барабаном дає змогу підбирати ведений шків і барабан зчеплення разом. Ремінь проходить між щоками шківа, а центральна посадкова частина призначена для встановлення на вал. Робочі поверхні щік зазнають постійного контакту з ременем, внутрішня поверхня барабана — тертя колодок. Глибокі борозни, пошкоджене посадкове місце або деформація барабана порушують роботу трансмісії та стають причиною заміни.

Задній варіатор перевіряють, якщо скутер рушає ривками, вібрує, повільно набирає швидкість за високих обертів або з боку трансмісії чути сторонні звуки. За цими симптомами не завжди можна визначити винну деталь: схожі прояви дають зношений ремінь і несправне зчеплення. Після розбирання оглядають поверхні шківа та барабана, шукають тріщини, сліди перегріву й надмірний люфт. Перевіряють і рухому щоку — заїдання заважає ременю змінювати робочий радіус відповідно до навантаження.

Як підібрати заміну

Зіставте деталі за посадкою на вал, шліцами, загальною висотою та положенням шківа відносно ременя. Перевірте діаметр і профіль щік. Для барабана окремо порівняйте посадкову частину, внутрішній діаметр та глибину: від них залежить суміщення з колодками зчеплення. Схожа форма ще не означає однакової посадки. Помилка у вильоті шківа може змістити ремінь, а невідповідний барабан — зачіпати суміжні деталі або неправильно контактувати з накладками.

Орієнтуйтеся на трансмісію, яка фактично стоїть на скутері, особливо після заміни двигуна чи зчеплення. Зняті шайби та втулки зручно розкласти в порядку демонтажу, щоб перевірити їхнє розташування під час складання. Поряд із варіатором огляньте ремінь: тріщини, зношені боковини та невідповідний профіль впливатимуть на роботу навіть після заміни шківа. Також перевірте накладки й пружини зчеплення та доступні опори заднього шківа. Пошкоджені суміжні деталі замінюють за результатами огляду.

Монтаж і перевірка роботи

До роботи беруться після охолодження двигуна, унеможлививши випадковий запуск. Знімають кришку трансмісії, утримують барабан відповідним фіксатором і відкручують кріплення. Під час демонтажу зберігають порядок шайб та втулок. Якщо потрібно розібрати підпружинену частину шківа, пружину утримують спеціальним пристроєм: її неконтрольоване вивільнення небезпечне. Посадкові поверхні очищають, а на ремінь, щоки шківа та поверхні тертя зчеплення не допускають потрапляння мастила.

Під час установлення ремінь заглиблюють між щоками заднього шківа, щоб він не перешкоджав правильній посадці деталей. Кріплення затягують із моментом, визначеним для конкретного двигуна. Після складання перевіряють положення ременя та відсутність зачіпання під час ручного прокручування. Пробний запуск виконують зі встановленою кришкою трансмісії. Сильна вібрація, скрегіт або ривки потребують зупинки й повторної перевірки сумісності та монтажу: подальша робота може пошкодити ремінь, посадкові місця й зчеплення.
