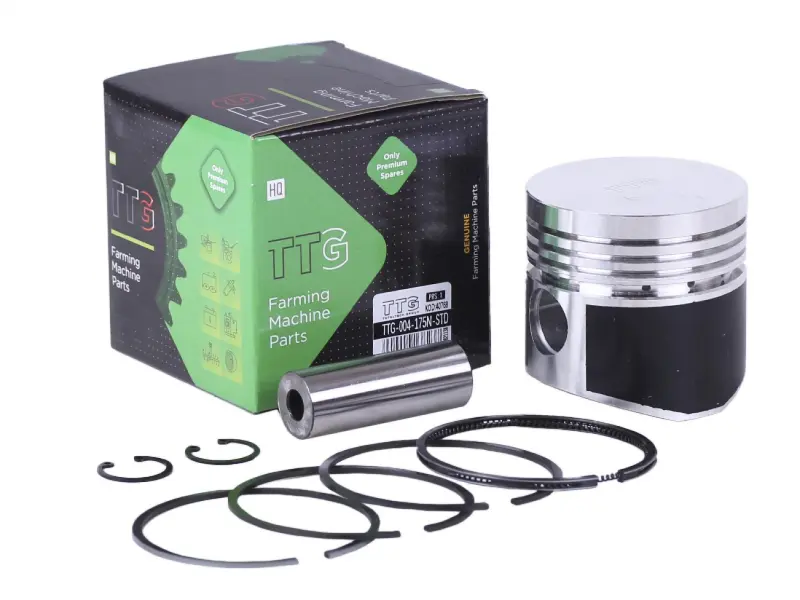

Поршень для мотоблока 175N (7Hp) STD Ø75,00 мм TTG AMG-6

Поршень TTG для двигуна мотоблока 175N (7Hp) має стандартний розмір STD і позначення діаметра Ø75,00 мм. Він сприймає тиск газів у циліндрі та передає зусилля шатуну через поршневий палець. Разом із кільцями поршень ущільнює камеру згоряння. Від стану цих деталей залежать компресія, витрата оливи та здатність двигуна працювати під навантаженням.

Будова поршня

У верхній частині розташовані канавки для кілець, а нижче — отвір під палець. Спідниця спрямовує рух поршня в циліндрі та сприймає бічне навантаження. Для нормальної роботи кільця мають рухатися в канавках без заїдання. Надмірний зазор також небажаний: зношені канавки погіршують роботу ущільнення, навіть якщо самі кільця замінити.

Позначення STD означає стандартний розмір без ремонтного збільшення діаметра. Його обирають для циліндра з відповідними розмірами та допустимим зносом. Якщо циліндр уже розточували або його поверхня зношена нерівномірно, стандартний поршень не усуне надмірний зазор. Розмір визначають після вимірювання циліндра та перевірки знятої деталі.

Ознаки зношення

Зниження компресії, складний запуск, зростання витрати оливи чи сторонній стукіт — приводи перевірити поршневу групу. Самих симптомів недостатньо для висновку, адже вони можуть виникати з різних причин. Після розбирання оглядають спідницю на задири, перевіряють перемички між канавками, шукають тріщини та оцінюють посадку пальця. Заміна лише кілець не виправляє пошкодження поршня.

Як перевірити відповідність

Зіставте позначення двигуна та розмір старого поршня. Далі порівняйте форму днища, загальну висоту й відстань від днища до осі пальця. Потрібно також звірити діаметр і довжину пальця, кількість та ширину канавок під кільця, спосіб фіксації пальця. Однаковий зовнішній діаметр ще не означає, що деталі взаємозамінні: інша висота може змінити положення поршня та спричинити контакт із сусідніми деталями.

Циліндр вимірюють на різній висоті та в кількох напрямках, щоб виявити овальність і нерівномірне зношення. Робочий зазор перевіряють за вимогами двигуна, а не лише за номінальними позначеннями. Поряд із поршнем оглядають дзеркало циліндра, палець, кільця та верхню головку шатуна. Якщо залишити зношені сполучені деталі, новий поршень може швидко отримати пошкодження.

Що врахувати під час монтажу

Перед складанням очищають поверхні та оливні проходи, перевіряють відповідність кілець канавкам і зазори в замках кілець. Кільця встановлюють без надмірного розтягування, користуючись відповідним інструментом і дотримуючись правил їх орієнтації. Напрямок встановлення поршня визначають за вимогами двигуна, а не за зовнішньою симетрією деталі.

Палець і поверхні тертя змащують моторною оливою. Стопорні кільця пальця мають повністю сісти у свої канавки; деформовані фіксатори замінюють. Для введення поршня в циліндр використовують пристосування для стискання кілець, уникаючи ударів і перекосу. Ущільнення, порушені під час розбирання, перевіряють і за потреби замінюють. Після складання контролюють вільний рух механізму. Замалий зазор може спричинити задири й заклинювання, а завеликий — стукіт, прорив газів та підвищену витрату оливи.
