Вал шестерні півосі КПП L-228 Z-10 TTG AMG-2

Вал шестерні півосі КПП L-228 Z-10 TTG AMG-2 передає обертання в механізмі приводу півосі. Крутний момент проходить через зубчасте зачеплення та шліцьове з’єднання. Таку деталь замінюють у разі пошкодження зубців, зношення шліців, посадкових поверхонь або викривлення вала. Позначення Z-10 означає 10 зубців шестерні; L-228 збережено як позначення для звіряння деталі.

Будова та призначення

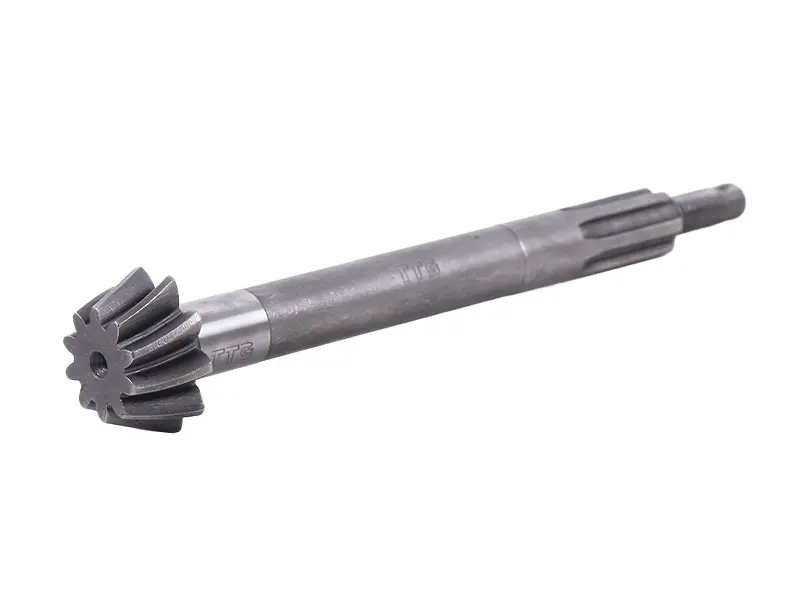

З одного боку довгого ступінчастого вала розташована шестерня з похилими зубцями, з іншого — зовнішні поздовжні шліци та циліндричний виступ на кінці. Середня частина має ділянки різного діаметра. Шестерня працює в зачепленні з парною шестернею, а шліци передають обертання сполученій деталі. Для правильної роботи мають збігатися не лише зубці, а й форма другого кінця та розташування посадкових ділянок.

Назва «планетарка частина1» допомагає знайти відповідну деталь у переліку запчастин розібраного механізму. Сам вал добирають за розмірами, геометрією шестерні та шліців. Однакова кількість зубців ще не означає взаємозамінність: інший профіль зачеплення або зміщення посадкової поверхні може завадити складанню та спричинити неправильну роботу передачі.

Ознаки зношення

Посилення шуму під навантаженням, стукіт під час зміни напрямку обертання та збільшений люфт у з’єднанні — приводи перевірити механізм. Причина може бути й у суміжних деталях, тому після розбирання вал оглядають окремо. На зубцях шукають відколи, тріщини, задирки й викришування, на шліцах — помітне спрацювання граней. Також перевіряють посадки та прямолінійність вала: пошкодження цих ділянок порушує співвісність і створює додаткове навантаження на опори.

Як підібрати деталь

• Виміряйте загальну довжину знятого вала, діаметри його ступенів і відстані між переходами.
• Зіставте кількість зубців, їхній нахил, профіль і ширину зубчастої частини.
• Перевірте кількість і форму шліців, довжину шліцьової ділянки та виконання кінця вала.
• Звірте розташування посадок і спосіб фіксації у вашій коробці передач.

Загальних обрисів для вибору недостатньо. Невідповідна довжина завадить валу зайняти потрібне положення в корпусі, а інший профіль шліців не забезпечить правильного з’єднання. Помилка в геометрії зубців спричиняє нерівномірний контакт, шум і прискорене зношення парної шестерні. Зняту деталь варто порівнювати зі схемою саме тієї КПП, яку ремонтують.

Що врахувати під час заміни

Розбираючи механізм, зберігайте послідовність встановлення фіксаторів, шайб і регулювальних деталей, якщо вони є в конструкції. Одночасно перевірте парну шестерню, сполучені шліци, опори та ущільнення. Зношена деталь у зачепленні може швидко пошкодити новий вал. Підшипники й ущільнення з дефектами замінюють за результатами огляду.

Перед складанням очистьте посадкові місця від бруду та частинок зношення. Встановлюйте вал без перекосу й ударів по зубцях. Якщо він не сідає на місце, перевірте положення деталей і відповідність посадок; стягування корпусу кріпленням не повинно долати опір неправильного з’єднання. Зазори, фіксацію та змащення перевіряють за порядком складання конкретної КПП. До навантаження переконайтеся, що передача обертається без заклинювання, а осьове переміщення вала відповідає вимогам механізму.
