Вал головний КПП (3+1) AMG

Головний вал КПП (3+1) AMG бере участь у передаванні обертання та слугує основою для розміщення спряжених деталей коробки передач. Його посадкові поверхні й упори задають положення деталей у механізмі. Під час ремонту перевіряють не лише відсутність тріщин або вигину, а й стан ділянок, на яких фіксуються чи обертаються інші деталі: зношена посадка впливає на роботу всього з’єднання.

Будова вала

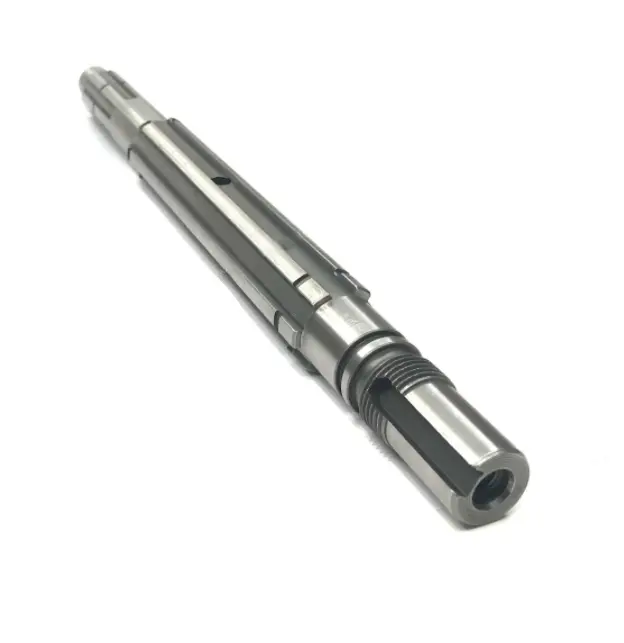

Деталь має ступінчастий профіль із переходами між ділянками різного діаметра. Уздовж корпусу проходять поздовжні пази, на одному з кінців є зовнішня різьба та отвір у торці. Для правильного встановлення мають збігатися не тільки загальні обриси, а й розташування кожного уступу, канавки та посадкової поверхні. Від цих особливостей залежить, чи стануть спряжені деталі на свої місця.

Ознаки зношення

Вал замінюють у разі деформації, тріщин, задирів, пошкодження різьби або спрацювання посадкових ділянок. Люфт у з’єднаннях, сторонній шум і нерівномірне обертання можуть бути приводом для перевірки. Такі симптоми не визначають несправність вала однозначно: джерелом можуть бути також підшипники чи шестерні. Остаточний висновок роблять після розбирання, очищення й огляду поверхонь, а прямолінійність перевіряють вимірюванням.

Як підібрати деталь

Основою для порівняння є демонтований вал і каталог деталей конкретної коробки. Позначення (3+1) варто зберігати під час пошуку, а відповідність перевіряти за конструкцією КПП та геометрією деталі. Зіставте загальну довжину, діаметри й довжину посадкових ділянок, відстані між уступами, форму кінців, положення поздовжніх пазів і кільцевих канавок. Діаметр та крок різьби перевіряйте окремо: близький зовнішній вигляд ще не означає, що кріплення підійде.

Перевірте місця встановлення підшипників і тих деталей, які переноситимете зі старого вала. Спряження мають відповідати передбаченій посадці, без перекосу та зайвого люфту. Інша довжина посадкової ділянки або зміщений упор змінюють положення деталей усередині коробки. Не усувайте невідповідність випадковими шайбами, розточуванням чи переробленням різьби: це ускладнює правильну фіксацію та може порушити роботу механізму.

Що врахувати під час заміни

Розбираючи коробку, зафіксуйте послідовність деталей на валу та розташування шайб, втулок і фіксаторів, якщо вони є в конструкції. Перед складанням очистьте поверхні й огляньте підшипники, шестерні та кріплення. Задири, пошкоджені посадки й зношені фіксатори можуть спричинити повторне пошкодження вала, тому стан цих деталей оцінюють разом. Якщо вал проходить крізь ущільнення, перевірте також стан їхніх робочих крайок.

Дотримуйтеся порядку складання саме вашої КПП. Для встановлення деталей використовуйте відповідні оправки та опори, не бийте по різьбі й не передавайте монтажне зусилля через тіла кочення підшипника. Після складання перевірте фіксацію, осьовий люфт відповідно до вимог коробки, вільне обертання та перемикання передач без навантаження. Якщо механізм заїдає або обертається туго, перевірте посадки й порядок складання повторно. Робота з перекосом чи неправильним зазором прискорює зношення та може пошкодити коробку передач.
