Шатун мотоблока AMG

Шатун мотоблока AMG з’єднує поршень із колінчастим валом і передає зусилля під час роботи двигуна. Мала головка сполучається з поршнем через поршневий палець, велика охоплює шатунну шийку колінвала. Деталь використовують для ремонту кривошипно-шатунного механізму, коли старий шатун має знос, пошкодження або деформацію. Від точності підбору залежать положення поршня та зазори у з’єднаннях.

Будова та маркування

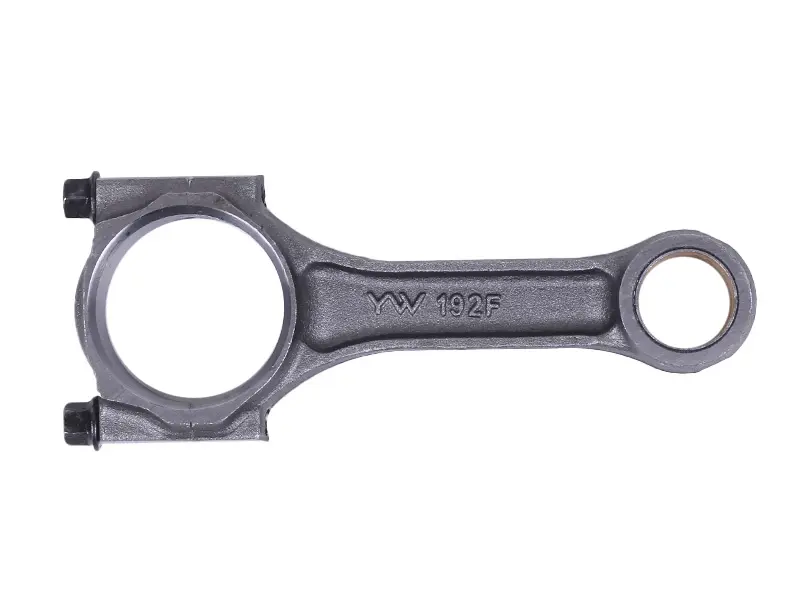

Дві головки шатуна з’єднані стрижнем. Велика головка рознімна: вона має кришку та два кріпильні болти, що дає змогу зібрати з’єднання на шийці колінвала. У малій головці є окрема кільцева вставка. На стрижні нанесені позначення YW і 192F. Їх варто порівняти з маркуванням знятої деталі, а відповідність перевірити за геометрією та посадками.

Ознаки зносу

Стукіт із картера та збільшений люфт біля поршневого пальця або шатунної шийки — привід перевірити шатун. Однак за самим звуком визначити несправність не можна: потрібні розбирання, огляд і вимірювання. Особливої уваги потребують задири, сліди перегрівання, тріщини, викривлення стрижня та пошкоджені посадкові поверхні. Заміна лише шатуна не прибере люфт, якщо зношена шийка колінвала.

До типових причин пошкодження належать недостатнє змащування, забруднене мастило, перегрівання та неправильне затягування кріплення. Під час розбирання оглядають поршневий палець і шатунну шийку, перевіряють поверхні, з якими контактують головки. Супутні деталі зі зносом замінюють за результатами перевірки: пошкоджена поверхня сполученої деталі може швидко зіпсувати новий шатун.

Як перевірити відповідність

Порівняйте міжцентрову відстань, діаметри й ширину посадок обох головок, форму стрижня та положення кришки. Звірте будову малої головки, виконання великої головки й кріплення. За наявності отворів для змащування перевірте їхнє розташування та орієнтацію. Для підбору потрібні знятий шатун і позначення двигуна, адже схожий контур ще не означає однакових посадкових розмірів.

Неправильна міжцентрова відстань змінює положення поршня в циліндрі. Невідповідна ширина головки або діаметр посадки можуть спричинити перекіс, заклинювання чи надмірний люфт. Розміри звіряють вимірювальним інструментом, а допустимі зазори — з ремонтною документацією двигуна. Зношений отвір старого шатуна не слід використовувати як еталон номінального розміру.

На що зважати під час монтажу

Шатун і кришку встановлюють у положенні, передбаченому конструкцією двигуна. Кришка має залишатися в парі зі своїм шатуном; переставляти її з іншої деталі не слід. Перед складанням очищають посадкові поверхні та змащують сполучення. Болти затягують у визначеній послідовності, дотримуючись моменту з документації двигуна. Окремо перевіряють стан кріплення та потребу в його заміні.

Після складання контролюють зазори й вільний рух механізму, прокручуючи колінвал вручну. Якщо є заїдання, контакт із сусідніми деталями або відчутний люфт, з’єднання перевіряють повторно до запуску. Правильний підбір і монтаж забезпечують роботу шатуна без перекосу та з посадками, передбаченими конструкцією двигуна.
