Шатун мотоблока AMG соединяет поршень с коленчатым валом и передаёт усилие при работе двигателя. Через поршневой палец он связан с поршнем, а большой головкой охватывает шатунную шейку коленвала. Деталь нужна при ремонте кривошипно-шатунного механизма, если прежний шатун изношен, повреждён или деформирован. От правильного подбора зависят положение поршня и зазоры в сопряжениях.

Конструкция и обозначения

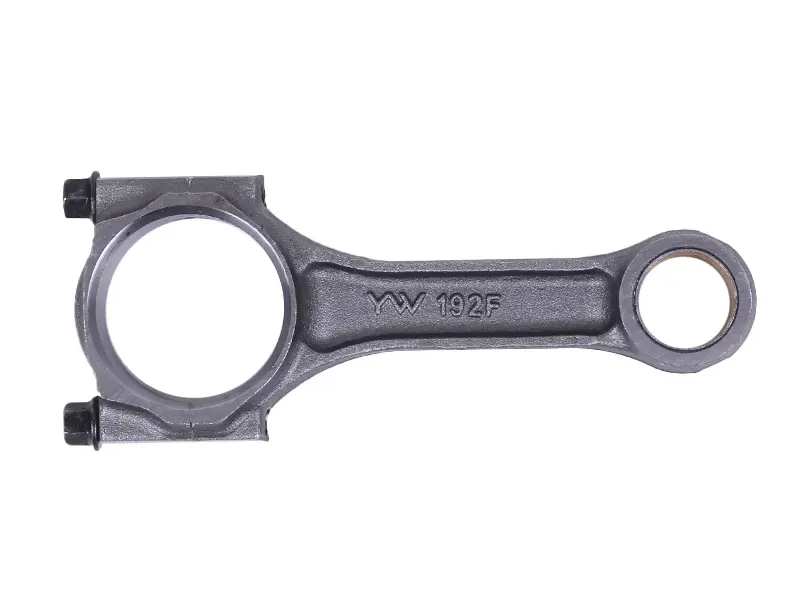

Шатун имеет две головки, соединённые стержнем. Большая головка выполнена разъёмной, с крышкой и двумя крепёжными болтами: такая конструкция позволяет собрать соединение на шейке коленвала. В малой головке различима отдельная кольцевая вставка. На стержне нанесены обозначения YW и 192F. Их стоит сверить с прежней деталью, но окончательный подбор требует сравнения геометрии и посадок.

Когда требуется замена

Повод для проверки шатуна — стук из картера, увеличенный люфт в соединении с поршневым пальцем или шатунной шейкой. Сами по себе эти признаки ещё не указывают на единственную причину неисправности: состояние детали оценивают после разборки и измерений. Задиры, следы перегрева, трещины, деформация стержня и повреждение посадочных поверхностей требуют особенно внимательной проверки. Установка нового шатуна на изношенную шейку не устраняет причину люфта.

Типичные причины повреждений — недостаточная смазка, загрязнение масла, перегрев и нарушение затяжки крепежа. При разборке осматривают поршневой палец и шатунную шейку, проверяют состояние сопряжённых поверхностей. Изношенные сопутствующие детали заменяют по результатам дефектовки, иначе они могут быстро повредить новый шатун.

Что сверить при подборе

Сравните расстояние между центрами головок, диаметры и ширину посадок, форму стержня и расположение крышки. Проверьте конструкцию малой головки, исполнение большой головки и крепёж. Если предусмотрены смазочные отверстия, должны совпадать их расположение и ориентация. Для сравнения полезны снятый шатун и обозначение двигателя: одного сходства внешнего контура недостаточно.

Ошибки в межцентровом расстоянии меняют положение поршня в цилиндре. Неверная ширина головки или посадочный диаметр могут привести к заеданию, перекосу либо избыточному люфту. Размеры проверяют измерительным инструментом, а допустимые зазоры берут из ремонтной документации двигателя. Изношенное отверстие старой детали нельзя считать образцом номинального размера.

Особенности установки

При сборке соблюдают ориентацию шатуна и крышки, предусмотренную конструкцией двигателя. Крышку сохраняют парной своему шатуну и не переставляют с другой детали. Посадочные поверхности очищают, сопряжения смазывают, крепёж затягивают в установленной последовательности с моментом по документации двигателя. Состояние болтов и необходимость их замены проверяют отдельно.

После сборки проверяют зазоры и свободное перемещение механизма при ручном проворачивании коленвала. Заедание, касание соседних деталей или ощутимый люфт требуют повторной проверки до запуска. Правильно подобранный шатун должен работать без перекоса, а его сопряжения — сохранять предусмотренную посадку.
