Реле зарядки 4T CB250 AMG

Реле зарядки 4T CB250 AMG призначене для системи заряджання акумулятора мототехніки з чотиритактним двигуном. Воно регулює напругу, що надходить від генератора, і допомагає підтримувати належне заряджання батареї під час роботи двигуна. Від справності реле залежить живлення освітлення та іншого електрообладнання: за недостатнього заряджання акумулятор поступово розряджається, а завищена напруга може пошкодити батарею та підключені споживачі.

Корпус і проводка

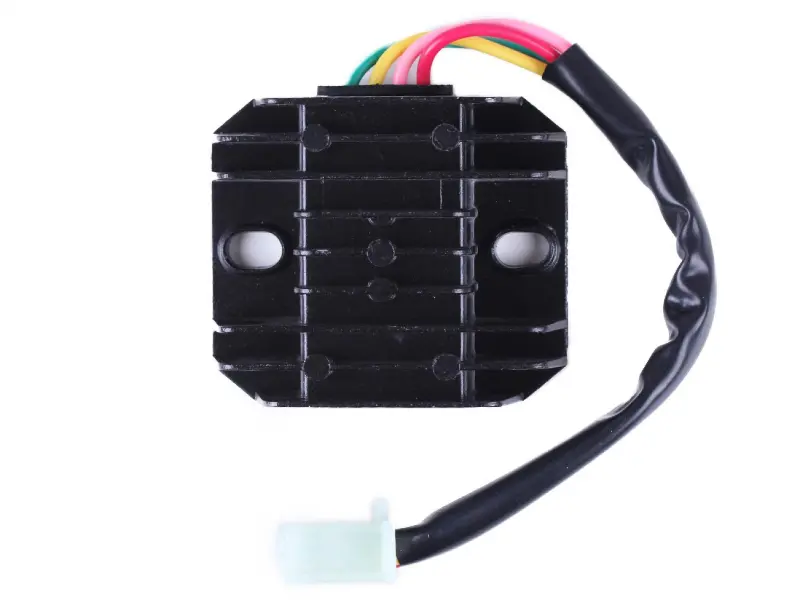

Реле має чорний корпус із зовнішніми ребрами та двома видовженими отворами для кріплення. Проводи зібрані в джгут із захисною оболонкою, який закінчується світлим роз'ємом. Під час встановлення має значення напрямок виходу проводів: вони повинні діставати до відповідної колодки без натягу. Джгут не повинен потрапляти під кріплення, торкатися рухомих деталей або затискатися облицюванням.

Ознаки несправності

Перевірити реле варто, якщо справний акумулятор регулярно втрачає заряд, яскравість світла помітно змінюється з обертами двигуна, часто перегорають лампи або з'являються ознаки перезаряджання батареї. Однак ці прояви не доводять несправність саме регулятора. Причиною можуть бути окислені контакти, пошкоджені проводи, ненадійне з'єднання з масою чи несправність генератора. Рішення про заміну приймають після перевірки з'єднань і вимірювання зарядної напруги за вимогами до конкретної техніки.

Як підібрати заміну

Позначення двигуна звужує пошук, а остаточний вибір роблять за знятим реле та схемою підключення. Зіставте форму колодки, кількість і розміщення контактів, положення фіксатора та призначення кожного виводу. Орієнтуватися лише на колір ізоляції не можна: однакові кольори не підтверджують однакове розведення контактів. Навіть роз'єм, який підходить за формою, потребує перевірки відповідності підключення.

Також звірте розташування кріпильних отворів, місце для корпусу та довжину джгута, потрібну для штатного прокладання. Електричні параметри регулятора мають відповідати системі заряджання. Помилка під час підбору може спричинити відсутність заряджання, перегрів проводки або пошкодження електрообладнання. Якщо колодка оплавилася, контакти потемніли чи втратили щільність з'єднання, їх відновлюють або замінюють разом із реле. Інакше поганий контакт залишиться причиною нагрівання та перебоїв.

Заміна та контроль роботи

Перед початком вимикають запалювання й від'єднують акумулятор у порядку, зазначеному в інструкції до техніки. Поки старе реле ще встановлене, запам'ятовують положення роз'єму та маршрут джгута. Перевіряють відповідну колодку, ізоляцію, з'єднання з масою і місце кріплення. Нове реле закріплюють у штатному положенні, залишаючи доступ повітря до корпусу. Проводи прокладають без різких перегинів, подалі від гарячих поверхонь і гострих країв, а колодку з'єднують до замикання фіксатора.

Після підключення акумулятора вимірюють зарядну напругу в режимах, які передбачає керівництво до техніки, зокрема з увімкненими споживачами. Перевіряють, чи не нагрівається з'єднання та чи не затиснута проводка після складання. Якщо показники залишилися поза нормою, продовжують пошук несправності в системі заряджання: повторна заміна регулятора без перевірки причини не усуне проблему.
