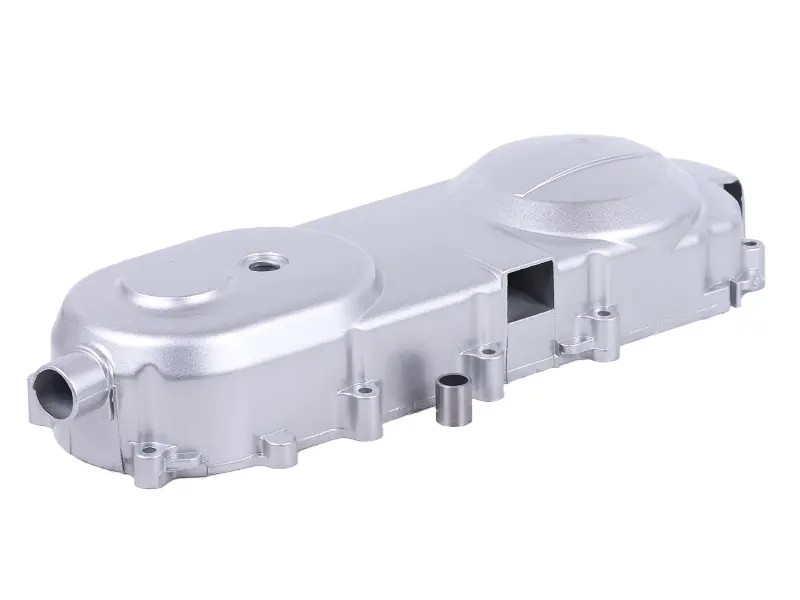

Кришка варіатора 4T GY6 50 139QMB, 12 колесо, срібляста TTG AMG-2

Кришка варіатора 4T GY6 50 139QMB TTG AMG-2, срібляста, для виконання з позначенням «12 колесо». Закриває ремінну передачу скутера з боку варіатора та зчеплення. Захищає деталі під нею від прямого потрапляння бруду й випадкового дотику. Її встановлюють замість тріснутої або деформованої кришки, яка вже не прилягає до картера як належить чи має зламані кріплення.

Будова та ознаки пошкодження

Корпус має видовжену форму з округлими виступами над частинами передачі. Уздовж краю розташовані кріпильні приливи з отворами, а на корпусі є круглий патрубок і прямокутний отвір. Їхнє розміщення потрібно враховувати під час підбору: від нього залежить з'єднання з картером і сусідніми деталями.

Кришку зазвичай замінюють після удару, появи тріщин, відламування кріпильних вушок або пошкодження посадкових місць. Викривлена площина прилягання залишає щілину на стику, а скол біля болта заважає рівномірно притиснути корпус. Сліди тертя зсередини потребують окремої перевірки: слід з'ясувати, чому рухомі деталі торкалися кришки, щоб пошкодження не повторилося після заміни.

Як перевірити відповідність

Порівнюйте нову кришку зі знятою, не обмежуючись позначенням двигуна. Звірте довжину, обрис корпусу, кількість отворів під болти та відстані між ними. Перевірте контур стику з картером, положення патрубка й інших отворів. Сріблястий колір доречний для збереження зовнішнього вигляду, проте точність підбору визначає геометрія.

• Виконуйте вимірювання обох кришок від однакових точок, особливо біля кріплень і торців.
• Зіставте глибину внутрішньої порожнини та зазори до деталей передачі: однаковий зовнішній контур ще не означає однакової посадки.
• Якщо стара кришка містить механізм кікстартера, перевірте посадкові місця його вала, опори та можливість перенесення зворотного механізму.
• Переконайтеся, що патрубок і виступи відповідають повітропроводу та прилеглим деталям, якщо вони є на скутері.

На що зважати під час заміни

Роботу виконують на стійко встановленому скутері із заглушеним та охололим двигуном. Розбираючи кріплення, запам'ятовують місця болтів різної довжини, напрямних і дистанційних деталей. Поверхню стику очищають від бруду та залишків ущільнення, оберігаючи край від подряпин. Прокладку, якщо вона передбачена конструкцією, оглядають і замінюють у разі розривів або зминання.

Зі знятою кришкою варто оглянути ремінь на тріщини й потертості, прибрати уламки та перевірити деталі кікстартера, якщо він є. Зношені втулки, пошкоджені ущільнення та зворотну пружину замінюють за станом. Деталі, які переносять зі старої кришки, очищають і збирають у належній послідовності.

Під час монтажу корпус має рівно сісти на напрямні без примусового стягування болтами. Спочатку наживляють увесь кріпіж, потім поступово й рівномірно затягують його з моментом, указаним у документації двигуна. Якщо між кришкою та картером залишається зазор, шукають причину, а не збільшують зусилля: так можна зламати приливи або зірвати різьбу. Після складання перевіряють повернення кікстартера, якщо він установлений, та відсутність стороннього тертя. Двигун запускають лише із закритою передачею.
