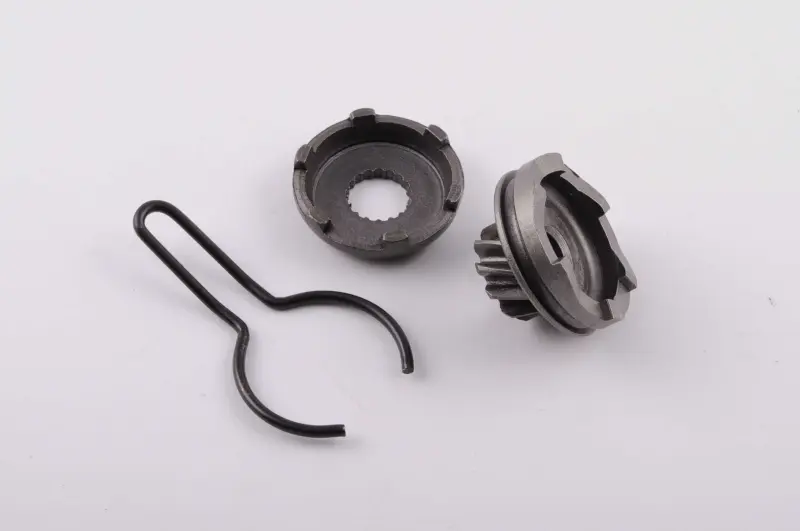

Храповик Yamaha JOG 50 STEEL MARK

Храповик Yamaha JOG 50 STEEL MARK працює в механізмі ножного запуску скутера. Коли водій натискає на важіль кікстартера, храпове зчеплення передає зусилля для прокручування двигуна. Після відпускання важеля механізм має повернутися у вихідне положення та розчепитися. Справні контактні виступи й правильна посадка потрібні для того, щоб зусилля передавалося без проковзування.

Коли потрібна заміна

Навантаження в храповому з’єднанні сприймають торцеві виступи двох спряжених деталей. Вони повинні входити в зачеплення на потрібну глибину, без перекосу. Якщо контактують лише краї, ті швидше зношуються. Заокруглення кромок, відколи, тріщини та деформація посадки — причини замінити пошкоджену деталь. Саме лише очищення не відновить геометрію зношених виступів.

Про несправність можуть свідчити тріск під час натискання на кікстартер, ривки, проскакування важеля або його рух без упевненого прокручування двигуна. Варто оглянути не лише храповик, а й відповідну частину з’єднання та механізм повернення. Неправильно встановлені шайби також можуть заважати зачепленню. Важіль, що заклинює, не слід дотискати силою: спочатку з’ясовують причину опору, щоб не пошкодити виступи й сусідні деталі.

Як перевірити відповідність

Знятий храповик слугує зразком для порівняння. Звірте центральний отвір і профіль посадки, зовнішній діаметр, загальну висоту та виступ маточини. Торцеві виступи мають відповідати за кількістю, формою та розташуванням. Для спряженої шестерні окремо порівнюють число зубців, їхній профіль і ширину зубчастої частини. Подібного зовнішнього контуру недостатньо: відмінність у висоті здатна зменшити глибину зачеплення або перешкодити роз’єднанню деталей.

Під час розбирання розкладіть шайби, втулки й фіксатори в тій послідовності, у якій їх знімали. Так легше перевірити осьове положення храповика при складанні. Зверніть увагу на канавки та упори для пружинної скоби: вона повинна утримуватися на своєму місці й не чіпляти рухомі частини. Вибір лише за назвою скутера без звіряння посадки може дати деталь, яка стає на вал, але неправильно працює в парі з відповідною частиною.

Монтаж і контроль роботи

Заміна починається з доступу до механізму кікстартера та фіксації розташування його деталей. Після зняття зношених частин очищають посадочні поверхні. Оглядають вал, зубці шестерні, відповідні торцеві виступи та пружинні деталі. Якщо друга частина храпового з’єднання також пошкоджена, її доцільно замінити разом із храповиком: зношені краї створюватимуть нерівномірне навантаження на нові. Деформовані фіксатори та пружинні елементи, що втратили пружність, теж потребують заміни.

Механізм складають у передбаченому для нього порядку, встановлюючи всі шайби та фіксатори на відповідні місця. Мастило наносять лише там і в тій кількості, які визначає посібник з обслуговування скутера. До запуску перевіряють плавність ходу, повне повернення важеля й вихід деталей із зачеплення. Якщо є перекіс, заїдання або виступи постійно торкаються один одного, складання перевіряють повторно. Такий дефект не варто залишати на припрацювання, оскільки він прискорює зношування храповика.
