Піввісь ліва/права для КПП (3+1) AMG

Піввісь ліва/права для КПП (3+1) AMG передає обертання від трансмісії до привода колеса. Через неї крутний момент надходить до маточини, тож стан посадок і з’єднань впливає на передавання тяги. Деталь потрібна для заміни півосі з пошкодженими шліцами, зношеними посадковими поверхнями або деформацією. Позначення лівої/правої сторони слід враховувати разом із будовою демонтованої деталі.

Будова півосі

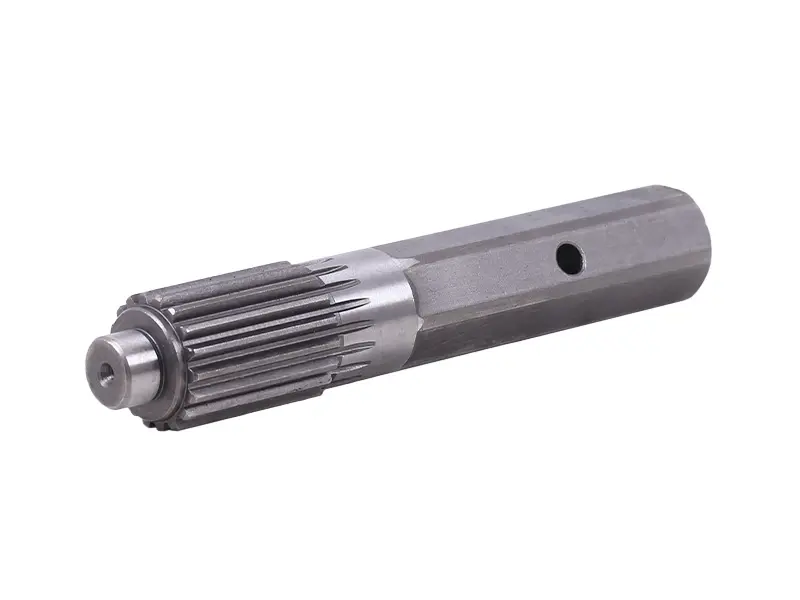

На одному кінці розташовані поздовжні шліци, далі — ступінчастий перехід і видовжена частина з плоскими гранями. У бічній поверхні є поперечний отвір, а на торці короткого циліндричного виступу — центральне заглиблення. Для точного підбору перевіряють кожну з цих ділянок: однакова загальна форма ще не означає, що посадки збігаються.

Через шліци зусилля передається на сполучену деталь. Спрацювання бічних поверхонь або пошкодження крайок збільшує зазор у з’єднанні. Якщо продовжувати роботу з люфтом, ударні навантаження можуть прискорити зношування відповідних шліців. Під час заміни півосі варто оглянути й деталь, з якою вона з’єднується: новий вал у розбитій посадці не усуне джерело вільного ходу.

Ознаки зношування

Приводом для перевірки можуть бути стукіт зі зміною навантаження, відчутний люфт у з’єднанні, биття або сліди зміщення сполучених деталей. Ці симптоми не вказують однозначно саме на піввісь, тому після розбирання оглядають її шліци, переходи між перерізами, посадкові поверхні та краї поперечного отвору. Тріщини, вигин, зім’яті грані й значне спрацювання потребують окремої оцінки. Здатність вала обертатися ще не свідчить про придатність пошкодженої деталі до подальшої роботи.

Як перевірити відповідність

Порівняйте загальну довжину, розміри частини з гранями, діаметри й довжину циліндричних посадок, розташування уступів. Для шліцевого кінця звірте кількість шліців, профіль, зовнішній діаметр і довжину зачеплення. Для поперечного отвору потрібні його діаметр та відстань до торця. Вимірюйте очищену деталь і зважайте на спрацювання: розмір зношеної поверхні може бути меншим за початковий.

Також перевірте, з якого боку коробки стоїть піввісь і чим вона утримується після складання. Самого позначення КПП замало, якщо посадки чи фіксація відрізняються. Невідповідна довжина заважає правильно зібрати механізм, а інший профіль шліців може спричинити неповне зачеплення або взагалі унеможливити монтаж. Для встановлення відповідної деталі не потрібно підточувати шліци чи переробляти отвір кріплення.

На що зважати під час заміни

Зафіксуйте техніку від переміщення, вимкніть привод і забезпечте доступ до півосі відповідно до порядку розбирання конкретної коробки. Під час демонтажу збережіть послідовність шайб, втулок і фіксаторів, якщо вони є в конструкції. Разом із піввіссю огляньте опори, відповідні посадки та ущільнення біля виходу вала. Потребу в заміні цих деталей визначають за їхнім станом.

Перед складанням очистьте сполучені поверхні від бруду, який заважає посадці. Заводьте піввісь рівно, без перекосу й ударів по шліцах. Мастило, кріплення та зусилля затягування добирають за вимогами коробки. Після встановлення перевірте, чи деталь повністю сіла на місце, чи надійно зафіксована та чи обертається без заклинювання. Першу перевірку зібраного механізму проводять без робочого навантаження.
