Зірка передня Zongshen, Lifan 125-200 428-16T VDK

Передня зірка трансмісії Zongshen, Lifan 125-200 428-16T VDK передає обертання від вихідного вала двигуна через ланцюг до заднього колеса. Деталь потрібна для заміни зношеної зірки, усунення пошкоджень посадки та відновлення ланцюгового приводу. Маркування 428 позначає типорозмір ланцюга з кроком 12,7 мм, а 16T — кількість зубців: їх 16.

Будова та призначення

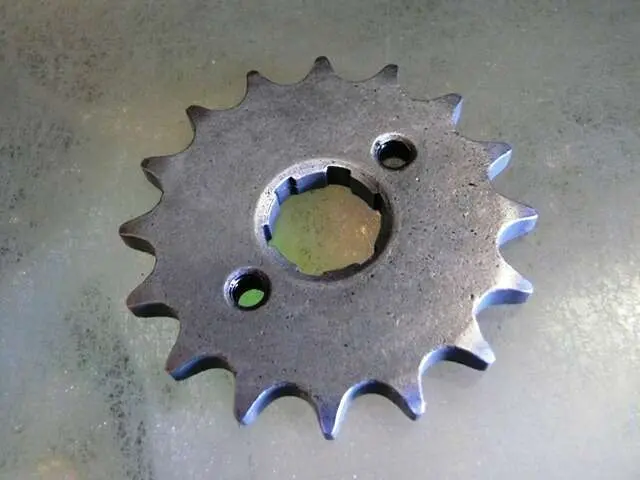

Зубчастий вінець зачіплює ланцюг, а центральний отвір із внутрішніми шліцами забезпечує з'єднання з валом. Поряд із посадковим отвором у диску є два круглі отвори. Щоб зірка стала на місце та працювала з наявним кріпленням, потрібно зіставити профіль шліців, товщину посадкової частини й розташування отворів зі знятою деталлю.

Кількість зубців визначає передатне відношення разом із задньою зіркою. Заміна зірки на таку саму, із 16 зубцями, зберігає це співвідношення, якщо задня зірка залишається без змін. Інша кількість зубців впливає на тягу та швидкість за тих самих обертів двигуна. Також вона може змінити вимоги до довжини ланцюга й доступного діапазону його натягування.

Ознаки зношення

Перевірити передню зірку варто, якщо під час руху з'явилися ривки, нерівномірний шум або ланцюг доводиться часто підтягувати. Зношені зубці стають загостреними, набувають гачкоподібної форми, мають виїмки на робочих поверхнях чи відколи. Пошкодження шліців може спричиняти люфт і стуки під час зміни навантаження. За такими проявами оглядають і ланцюг, і обидві зірки, щоб знайти причину та не залишити зношені деталі в зачепленні з новою.

Як перевірити відповідність

• Зіставте типорозмір ланцюга з позначенням 428. Однаковий крок ще не означає взаємозамінність: значення мають й інші розміри ланцюга.
• Перевірте 16 зубців і відповідність потрібному передатному відношенню.
• Порівняйте кількість, профіль і розміри шліців, товщину та форму посадкової частини.
• Звірте розташування двох отворів, штатний спосіб фіксації та положення вінця відносно задньої зірки.

Навіть за збігу позначення техніки посадку перевіряють окремо. Зірка має встановлюватися без розточування отвору, підпилювання шліців і перекосу. Невідповідна товщина чи зміщення зубчастого вінця порушують лінію ланцюга. Через бокове навантаження швидше зношуються зубці та з'єднання ланцюга, а привід може працювати з шумом.

Заміна та перевірка

Техніку стійко встановлюють і глушать двигун. Знімають захисну кришку, послаблюють ланцюг та звільняють штатний фіксатор. Перш ніж зняти стару зірку, запам'ятовують її орієнтацію та порядок кріпильних деталей. Вал очищають, оглядають його шліци й порівнюють посадку обох зірок. Нову встановлюють у передбаченому положенні, без забивання силою.

Кріплення затягують і стопорять відповідно до настанови для конкретної техніки. Під час заміни перевіряють задню зірку, ланцюг і деталі фіксації; зношені зірки та ланцюг доцільно міняти разом. Після складання регулюють співвісність і провисання ланцюга за настановою, прокручують колесо вручну та перевіряють плавність ходу в кількох положеннях. Заклинювання, перекіс або нерівномірний натяг усувають до початку руху.
