Головка циліндра 4T GY6 80 (Ø47) у зборі, без кришки VDK

Головка циліндра 4T GY6 80 (Ø47) у зборі, без кришки VDK монтується над циліндром чотиритактного двигуна. Вона закриває камеру згоряння з боку клапанів і забезпечує впуск суміші та вихід відпрацьованих газів. Щільність прилягання клапанів до сідел і стан поверхні стику з циліндром впливають на компресію. Коли камера втрачає герметичність, двигун важче запускається, працює нестабільно та гірше тягне під навантаженням.

Будова головки

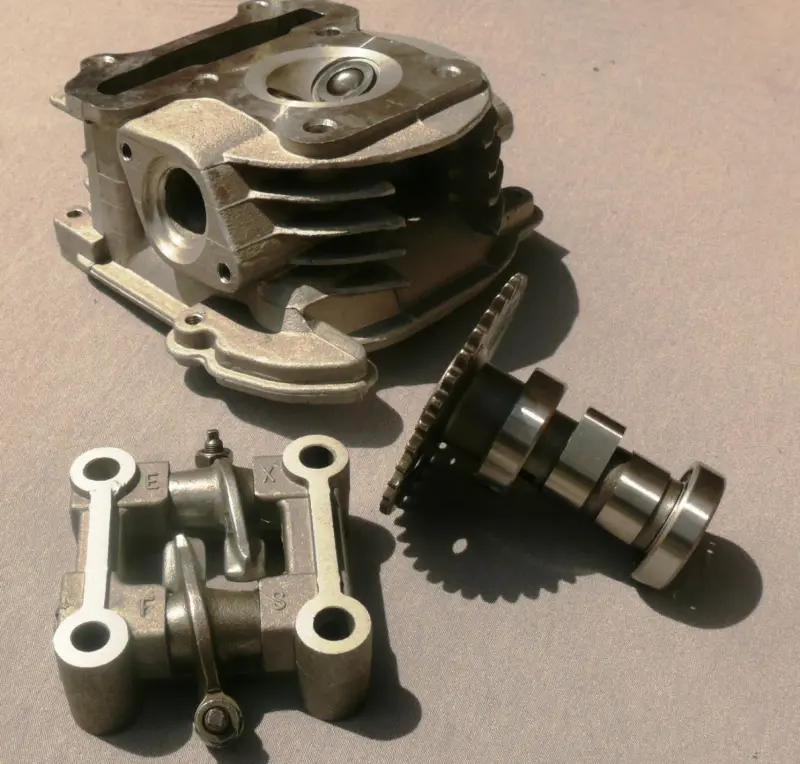

Корпус має зовнішні ребра охолодження, канали газообміну та отвори для кріплення. Розподільний вал керує відкриванням клапанів через коромисла: профіль кулачків визначає їхній рух, а коромисла передають зусилля. Для правильної роботи потрібні справні опори, вільне обертання вала та точне взаємне розташування деталей. На опорі коромисел є буквені позначення E, X, F і S. Їх можна звірити зі знятою деталлю, але посадкові місця та кріплення потрібно перевіряти окремо.

Головка має виконання у зборі, без кришки. Клапанний механізм закривають відповідною кришкою. Якщо плануєте залишити стару, огляньте її кріплення, поверхню ущільнення та саме ущільнення. Пошкоджена крайка або тріщина можуть спричинити витік оливи навіть після правильної заміни головки.

Причини перевірки та заміни

Зниження компресії, складний запуск, втрата тяги, витік у місці стику з циліндром і сторонній стукіт у клапанному механізмі потребують діагностики. Спочатку перевіряють клапанні зазори, щільність закриття клапанів і стан з’єднання з циліндром. Самих симптомів недостатньо, щоб визначити потребу в новій головці. Її замінюють через тріщини, пошкоджені опори розподільного вала, різьби або деформацію поверхні прилягання, якщо відновлювати деталь недоцільно.

Як перевірити відповідність

Почніть із позначення двигуна та розміру Ø47, а далі порівняйте головку зі знятою. Звірте розташування шпильок, контур прилягання до циліндра, прохід для приводу газорозподілу й отвори подавання оливи. Також мають відповідати кріплення впускного та випускного патрубків, посадка кришки, свічковий отвір і геометрія камери згоряння. Лише збігу букв у позначенні двигуна для вибору недостатньо.

Для розподільного вала й опори коромисел перевірте посадкові місця, точки кріплення та з’єднання з приводом. Невідповідна головка може не стати на шпильки або перекрити оливний канал. Помилка в геометрії камери чи клапанного механізму здатна порушити роботу двигуна та призвести до контакту клапанів із поршнем.

Що врахувати під час монтажу

Роботу виконують на охолодженому двигуні. З поверхонь стику прибирають залишки старої прокладки, не дряпаючи їх і не засмічуючи канали. Прокладку головки встановлюють нову. Поруч варто оглянути шпильки, різьби, ланцюг приводу та напрямні: їхні пошкодження можуть завадити правильному складанню. Порядок затягування кріплень і момент беруть із настанови для конкретного двигуна.

Після встановлення виставляють фази газорозподілу, регулюють клапанні зазори й перевіряють натяг приводу. До запуску колінвал обережно прокручують вручну, перевіряючи, чи немає упору або заїдання. Під час першого пуску стежать за герметичністю стиків і роботою клапанного механізму. Якщо з’явилися витік оливи або різкий стукіт, двигун зупиняють і перевіряють складання.
