Електростартер для мотоблока 190N/195N (12/15Hp), Z-11, 68,00mm, AMG

Електростартер для мотоблока 190N/195N (12/15Hp) обертає двигун під час запуску, доки той не почне працювати самостійно. Його встановлюють замість стартера, який перестав вмикатися, прокручує двигун із перебоями або має пошкоджений привід чи кріплення. Позначення Z-11 та 68,00mm використовують для звіряння зі знятим стартером і документацією до нього.

Будова та призначення

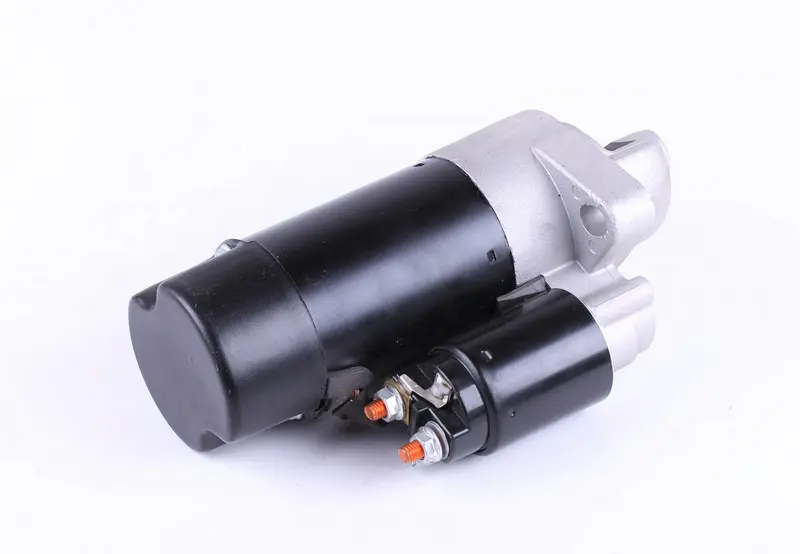

Стартер має циліндричний корпус електродвигуна, передню частину з кріпильними вушками та втягувальне реле збоку. На реле розташовані різьбові контактні виводи з гайками. Під час запуску привід входить у зачеплення з вінцем маховика й передає обертання від електродвигуна. Коли двигун техніки запустився, зачеплення має розімкнутися: тривале обертання разом із ним не є штатним режимом роботи стартера.

На несправність можуть вказувати клацання без обертання, повільне прокручування, нестабільна реакція на ввімкнення або робота стартера без обертання двигуна. Скрегіт під час пуску — привід перевірити зачеплення. Причиною бувають зношені щітки, контакти реле чи деталі приводу. Водночас розряджений акумулятор і поганий контакт проводів дають подібні симптоми. Перевірка живлення та з’єднань допоможе відрізнити несправність самого стартера від проблем його підключення.

Що звірити під час підбору

Порівняйте розташування кріпильних отворів, форму передньої частини та положення приводу відносно площини кріплення. Звірте зубчасту частину зі старою деталлю: кількість зубів і геометрія зачеплення мають відповідати. Самої подібності корпусів недостатньо, адже зміщення приводу може завадити повному зачепленню навіть тоді, коли стартер вдається прикрутити.

Напругу перевіряють за маркуванням знятого стартера або документацією техніки. Також зіставляють розташування контактних виводів і простір для проводів: наконечники повинні приєднуватися без натягу, а кабелі — проходити осторонь рухомих деталей. Розмір 68,00mm варто порівнювати лише після уточнення, якої саме частини він стосується. Вимірювання між іншими поверхнями не дасть надійного результату для підбору.

Заміна та перший запуск

Зупиніть двигун, унеможливте випадковий пуск і від’єднайте акумулятор, починаючи з мінусової клеми. Позначте місця підключення проводів, після чого від’єднайте їх і зніміть стартер, підтримуючи корпус під час звільнення кріплень. Очистьте посадкову поверхню, огляньте болти, кабельні наконечники, ізоляцію та доступну частину вінця маховика. Пошкоджені зуби вінця можуть зіпсувати новий привід, а окислені чи ослаблені контакти перешкоджатимуть нормальному запуску.

Корпус має стати на місце без перекосу; не підтягуйте його болтами, якщо посадка не збігається. Кріплення та контактні гайки затягують відповідно до вимог техніки, утримуючи виводи реле від провертання. Після під’єднання акумулятора виконайте короткий пробний пуск і перевірте, чи стартер відключається після запуску двигуна. Якщо чути скрегіт, привід обертається вхолосту або не відключається вчасно, припиніть перевірку та з’ясуйте причину. Помилка підбору загрожує пошкодженням зубів, вінця й кріплень, а затяжні спроби пуску спричиняють перегрів стартера.
