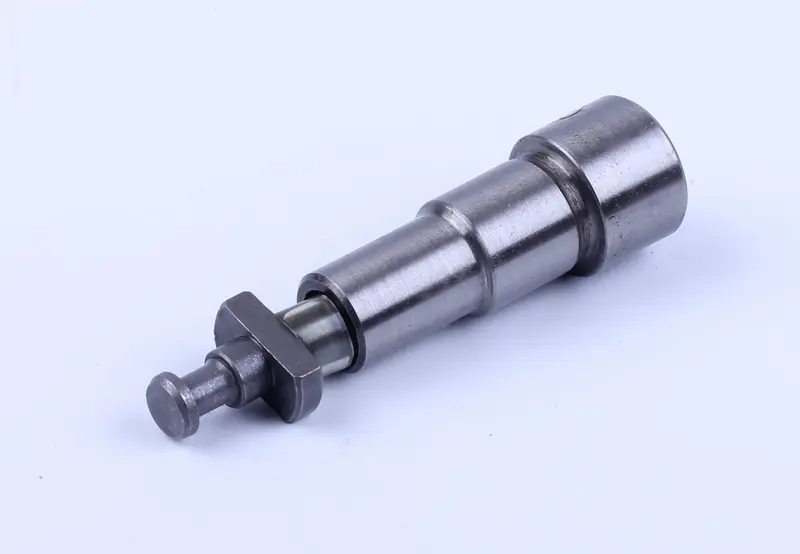

Плунжер ПНВТ Ø7 мм L-65 мм DL190-12 Xingtai 120 AMG

Плунжер ПНВТ для DL190-12, Xingtai 120 призначений для паливного насоса високого тиску дизельного двигуна. Діаметр становить 7 мм, довжина — 65 мм. Деталь бере участь у створенні тиску для подавання пального до форсунки. Стан плунжера та його сполучення з втулкою впливає на точність подачі пального під час запуску й роботи двигуна.

Будова та робота

Плунжер має ступінчасту циліндричну форму, звужений виступний кінець і поперечний виступ. Для встановлення мають значення довжина окремих ділянок, переходи між ними та форма торців. Ці елементи повинні відповідати конструкції насоса, щоб деталь правильно з'єднувалася з його механізмом і рухалася без перешкод. Самого збігу загальних габаритів для підбору недостатньо.

Під час ходу плунжера пальне стискається у втулці та надходить далі до системи впорскування. Точність сполучення поверхонь допомагає обмежувати внутрішні витоки. Коли поверхні зношуються, насос втрачає здатність підтримувати потрібну подачу. Бруд у пальному, вода та корозія можуть спричинити подряпини, задири або заклинювання. Заміна потребує перевірки не лише самого плунжера, а й втулки, з якою він працює.

Ознаки несправності

Стан плунжерної частини перевіряють, якщо двигун важко запускається, зокрема після прогрівання, працює нерівно або втрачає тягу. Такі прояви не є однозначним підтвердженням зношення цієї деталі: причиною можуть бути й інші несправності паливної системи. Підставою для заміни стають результати перевірки насоса, пошкодження поверхонь або порушення роботи сполучення. Якщо виявлено задири чи сліди іржі, потрібно з'ясувати їхню причину, щоб вона не пошкодила нову деталь.

Як підібрати заміну

Звірте діаметр 7 мм і довжину 65 мм зі знятим плунжером. Уточніть точки вимірювання довжини: довжина корпусу та повний розмір із виступним кінцем можуть відрізнятися. Порівняйте посадкові ділянки, розташування сходинок, поперечний виступ і форму торців. Перевірте позначення насоса, встановленого на двигуні, оскільки назва двигуна сама по собі не визначає всі особливості його паливної апаратури.

Огляньте втулку та оцініть її придатність до подальшої роботи. Новий плунжер у зношеній втулці може не відновити потрібну подачу пального. Можливість заміни окремої деталі визначають за конструкцією насоса та результатами дефектування. Якщо потрібна узгоджена плунжерна пара, її частини підбирають разом. Невідповідність розмірів чи форми загрожує заїданням механізму, порушенням подачі та труднощами з регулюванням насоса.

На що зважати під час заміни

Перед розбиранням очищують насос зовні та захищають відкриті порожнини від пилу, бруду й ворсу. Розташування знятих деталей зберігають, а плунжер установлюють у положенні, передбаченому конструкцією. Точні поверхні не обробляють наждачним папером і не намагаються посадити деталь силою. Разом із нею оглядають втулку, привід, зворотну пружину та ущільнення, які знімали під час розбирання. Пошкоджені ущільнення замінюють, щоб зібраний насос залишався герметичним.

Після складання перевіряють вільний рух механізму, герметичність з'єднань і параметри подачі пального. Встановлення плунжера не замінює регулювання паливної апаратури: якщо для цього насоса передбачено перевірку на стенді, її проводять до початку експлуатації. Це дозволяє виявити помилки складання та відхилення подачі до роботи двигуна під навантаженням.
