Замкова пластина болта диференціала Xingtai 120/220 AMG

Замкова пластина болта диференціала Xingtai 120/220 AMG потрібна для стопоріння кріплення диференціала. Вона допомагає запобігти самовідкручуванню затягнутого з’єднання під час роботи механізму. Справні болти, ціла різьба та належне затягування залишаються обов’язковими: пластина виконує окрему функцію фіксації кріплення у спосіб, передбачений конструкцією.

Як влаштована деталь

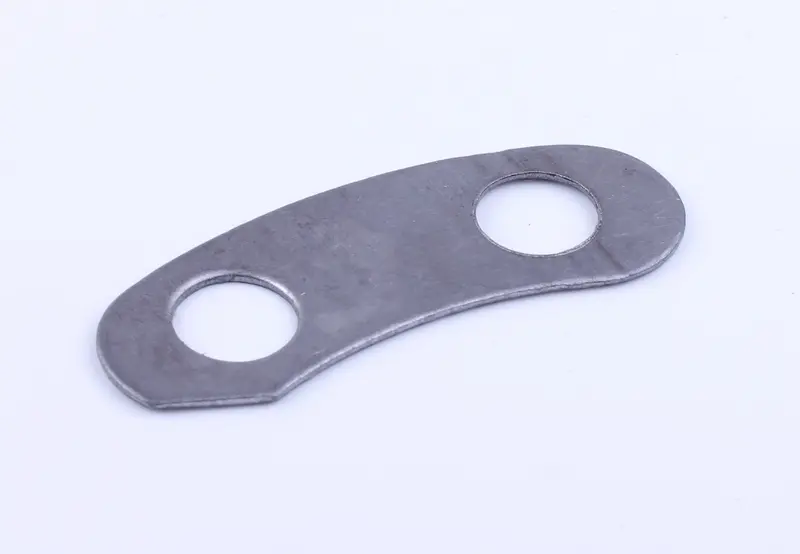

Це плоска пластина з двома круглими наскрізними отворами та вигнутим контуром. Кінці заокруглені, одна з довгих сторін увігнута. Профіль потрібно враховувати нарівні з розташуванням отворів: пластина має прилягати до своєї опори, правильно розміщуватися під кріпленням і не заважати сусіднім деталям диференціала.

Під час роботи навантаження на з’єднання змінюється, тому збереження затяжки має значення для всієї збірки. Ослаблення болтів може спричинити зміщення деталей і пошкодження поверхонь, якими вони прилягають одна до одної. Замкову пластину перевіряють під час розбирання разом із кріпленням, навіть якщо основна причина ремонту була іншою.

Ознаки пошкодження

Пластину замінюють за наявності тріщин, надривів біля отворів, помітного видовження отворів, значної корозії або деформації, яка порушує прилягання. Якщо з’єднання стопориться відгинанням частини пластини, уважно оглядають місця згину. Після розгинання та повторного виправлення вони можуть втратити цілісність. Деталь, що більше не забезпечує належної фіксації, непридатна для подальшого складання.

Підбір за знятим зразком

• Зіставте діаметри обох отворів і відстань між їхніми центрами зі старою пластиною.
• Перевірте товщину, довжину та ширину, щоб зберегти правильну посадку кріплення.
• Порівняйте зовнішній контур, форму кінців і розташування ділянок, які беруть участь у стопорінні.
• Переконайтеся, що отвори збігаються з кріпленням без перекосу, а пластина вільно займає передбачене місце.

Назва моделі допомагає звузити вибір, але посадку перевіряють за самим з’єднанням і демонтованою деталлю. Якщо стару пластину сильно деформовано, під час порівняння враховуйте також розташування болтів та форму опорної поверхні. Не намагайтеся компенсувати невідповідність отворів нахилом болтів або притиснути невідповідний контур силою: це заважає правильному складанню.

На що зважати під час заміни

До зняття старої пластини запам’ятайте її орієнтацію та спосіб стопоріння. Після розбирання очистьте поверхню прилягання й огляньте різьбу, головки болтів та місця їхньої опори. Якщо з’єднання вже було ослаблене, перевірте, чи немає слідів зміщення та пошкоджень на сполучених деталях. Нова пластина не усуне зношення різьби або пошкодження посадки; такі дефекти виправляють окремо.

Пластину встановлюють у штатне положення, суміщають отвори та затягують болти з моментом і в порядку, визначеними ремонтною документацією техніки. Лише після цього виконують передбачене стопоріння. Наприкінці перевіряють щільність прилягання, відсутність перекосу та небажаного контакту з рухомими частинами. Правильно підібрана пластина повинна працювати у своїй посадці без примусового припасування.
