Стопорне кільце PRF AMG

Стопорне кільце PRF AMG утримує деталі механізму від осьового зміщення. Кільце встановлюють у посадкову канавку, де воно утворює упор для закріпленої деталі. Таке з’єднання дає змогу зберігати потрібне розташування деталей і розбирати механізм для обслуговування. Надійність фіксації залежить від відповідності кільця посадковому місцю та повноти його входження в канавку.

Будова та причини заміни

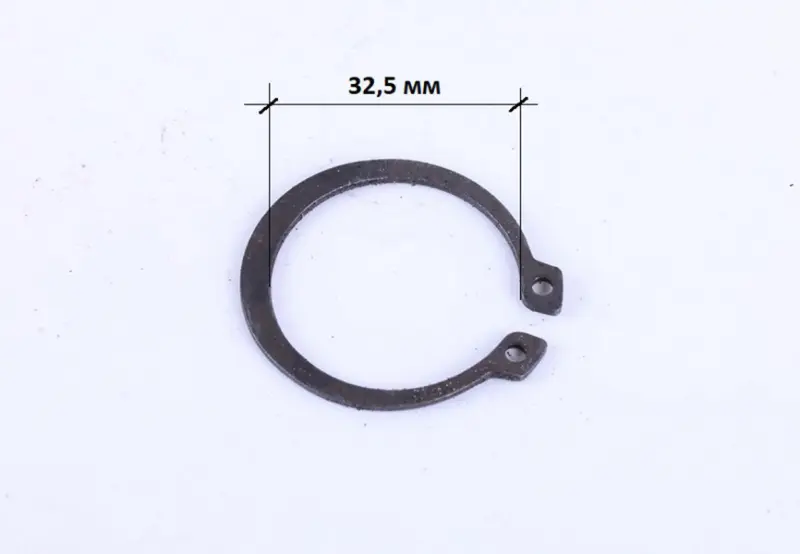

Кільце має плаский розімкнений контур і два вушка з отворами на кінцях. У ці отвори вставляють наконечники щипців для стопорних кілець. Інструмент допомагає керовано змінювати розкриття під час демонтажу й монтажу. У встановленому стані кільце має спиратися на канавку, без перекосу та небажаного контакту вушок із сусідніми поверхнями.

Підставами для заміни є тріщини, викривлення, пошкоджені краї та значні сліди корозії. Окремо оглядають ділянки навколо отворів, які навантажуються під час роботи щипцями. Якщо зняте кільце залишилося надмірно розкритим або вже не тримається в посадці, повертати його в механізм не варто. Спроба виправити форму плоскогубцями не відновлює початкових властивостей деталі.

Як підібрати кільце

Зіставляйте нове кільце зі знятим зразком і самим місцем кріплення. Перевіряйте тип кільця, діаметр, товщину, обриси вушок та ширину канавки. Враховуйте простір навколо з’єднання: кінці кільця не повинні зачіпати деталі поруч. Загальна подібність форми ще не означає, що стопор правильно сяде й забезпечить потрібне утримання.

• Порівняйте товщину з шириною посадкової канавки. Занадто товсте кільце не ввійде повністю, а занадто тонке може залишити зайвий осьовий хід.
• Звірте діаметр посадки та відповідність кільця канавці. Розтягнута або зношена стара деталь не повинна бути єдиним орієнтиром для вимірювання.
• Перевірте розташування вушок і доступ для щипців: наконечники мають надійно входити в отвори без перекошування.

Встановлення та контроль

Спочатку зніміть навантаження з деталі, яку утримує стопор, і подбайте, щоб вона не змістилася під час демонтажу. Користуйтеся захисними окулярами: кільце може відскочити, якщо інструмент зісковзне. Доберіть щипці з наконечниками відповідного розміру. Змінюйте розкриття лише в межах, потрібних для виходу з канавки, адже надмірне розведення або стискання здатне деформувати деталь.

Після зняття очистьте канавку та перевірте її краї. Задирки, відколи й виробіток заважають правильній посадці. Нове кільце не усуває пошкоджень канавки, тому причину ненадійного утримання потрібно прибрати до складання. Також огляньте прилеглу опорну поверхню, а за наявності в конструкції — упорні шайби та дистанційні втулки. Помітно зношені супутні деталі замінюють за результатами перевірки.

Посадіть кільце щипцями й поступово відпустіть інструмент. Переконайтеся, що стопор увійшов у канавку по всій передбаченій окружності, не перекосився та залишається на місці під час перевірки закріпленої деталі. Невідповідний розмір або неповне входження можуть спричинити зміщення деталей і пошкодження механізму. Осьовий хід після складання має відповідати вимогам конкретного з’єднання.
